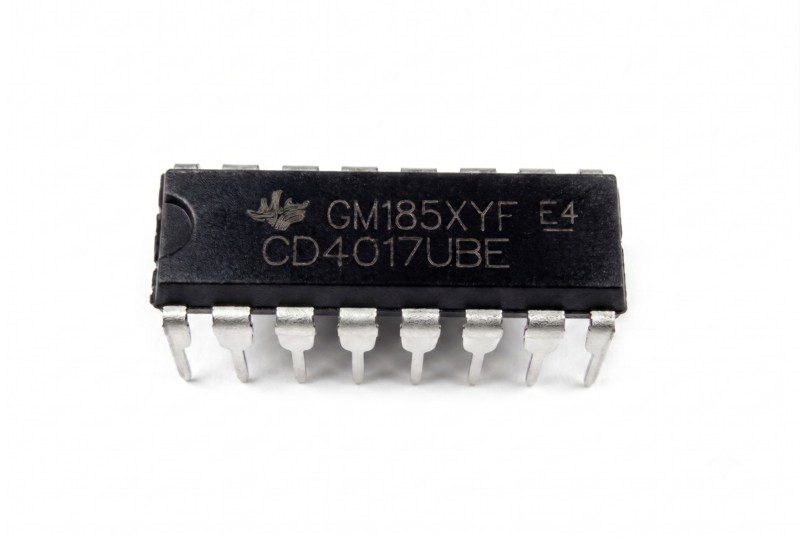

Мікросхема CD4017 десятковий лічильник DIP-16 для електроніки

Мікросхема CD4017 десятковий лічильник DIP-16 для електроніки

CD4017 — це справжня класика та одна з найпопулярніших мікросхем логіки CMOS (КМОП) у світі. Вона являє собою десятковий лічильник-дільник із вбудованим дешифратором на 10 виходів. Принцип її роботи дуже простий: з кожним новим тактовим імпульсом, який надходить на вхід, мікросхема по черзі перемикає високий рівень напруги (логічну одиницю) на своїх виходах від 0 до 9.

Завдяки простоті використання та широкому діапазону робочих напруг (від 3 до 15 Вольт), ця мікросхема стала абсолютним хітом для створення різноманітних саморобок, світлових ефектів та пристроїв автоматики без використання складних мікроконтролерів (таких як Arduino).

Основні технічні характеристики:

• Модель: CD4017 (аналоги К561ИЕ8, HCF4017)

• Тип логіки: CMOS (КМОП) — відрізняється вкрай низьким енергоспоживанням

• Тип корпусу: DIP-16 (вивідний, під пайку в отвори або встановлення в панельку)

• Діапазон робочої напруги: 3 В – 15 В (DC)

• Кількість виходів дешифратора: 10 послідовних виходів

• Максимальна тактова частота: ~5 МГц (при напрузі 10 В)

Де найчастіше використовується:

• Світлові ефекти: Створення популярного ефекту «бігучі вогні» (Running lights), поліцейських мигалок, світлодіодних гірлянд, ефекту «лицаря доріг».

• Ігрові електронні схеми: Створення «електронного кубика» (рулетки) або генераторів випадкових чисел.

• Таймери та автоматика: Використовується як подільник частоти, для керування кроковими двигунами або в схемах послідовного перемикання реле.
