Мікросхема L78M05 — це компактний та неймовірно надійний лінійний стабілізатор позитивної напруги. По суті, це поверхнево-монтована (SMD) версія легендарного стабілізатора 7805, але розрахована на середній струм до 0.5 Ампера (500 мА). Головне завдання цієї деталі — приймати на вхід підвищену нестабільну напругу (від 7 до 35 Вольт) і видавати на виході ідеально рівні та стабільні 5 Вольт, необхідні для живлення цифрової логіки, датчиків та мікроконтролерів.

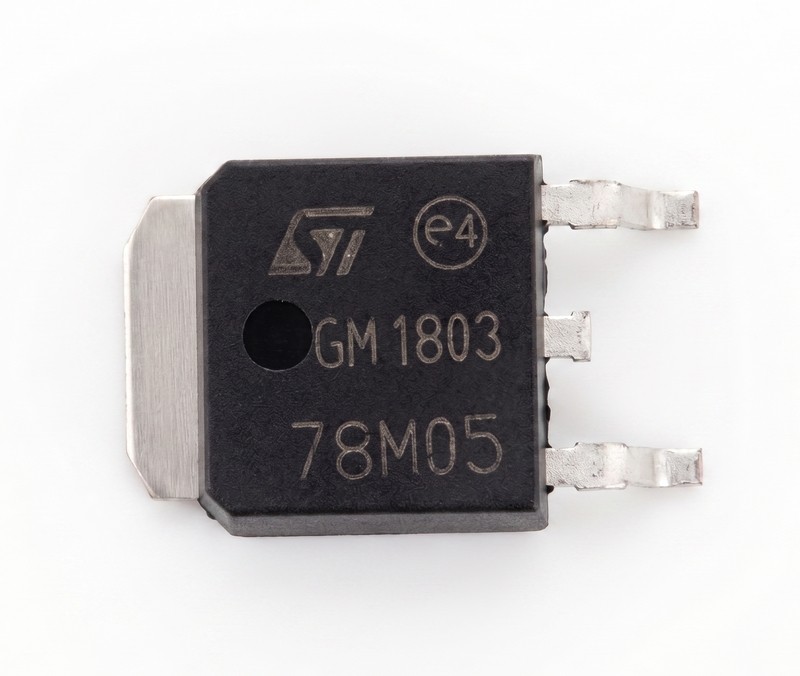

Стабілізатор виконаний у форм-факторі TO-252 (DPAK), що дозволяє суттєво економити місце на друкованій платі порівняно з масивними вивідними компонентами. Задня металева підкладка корпусу призначена для припаювання безпосередньо до мідного полігону плати, який виконуватиме роль радіатора. Мікросхема має вбудований захист від короткого замикання та теплового перевантаження (автоматично вимикається при критичному перегріві).

Основні технічні характеристики:

• Модель: L78M05 (аналоги: 78M05, MC78M05).

• Вихідна стабілізована напруга: 5 В.

• Максимальний вихідний струм: 0.5 А (500 мА).

• Діапазон вхідної напруги: 7 В – 35 В.

• Тип корпусу: TO-252 / DPAK (для SMD монтажу).

• Вбудовані захисти: Від перегріву (Thermal Shutdown) та короткого замикання.

Де найчастіше використовується:

• Живлення мікроконтролерів (Arduino, PIC, AVR) та периферійних модулів від мережі 12В/24В.

• Ремонт автомобільних магнітол, панелей приладів та сигналізацій (отримання 5В від бортової мережі).

• Понижувальні каскади живлення у роутерах, модемах та дрібній побутовій електроніці.

• Розробка компактних (SMD) саморобних друкованих плат (DIY-проєкти).

Порада від майстра: Найголовніше правило роботи з лінійними стабілізаторами — розуміння фізики виділення тепла. Лінійний стабілізатор «зрізає» зайву напругу і перетворює її на тепло. Наприклад, якщо ви подасте на вхід 12В і спробуєте зняти максимальні 0.5А на виході, мікросхемі доведеться розсіяти 3.5 Вт тепла ((12В – 5В) * 0.5А). Для такого крихітного корпусу, як TO-252, це дуже багато — він розплавить припій і відпаяється від плати! Щоб стабілізатор працював довго і не перегрівався, намагайтеся подавати на вхід напругу, максимально близьку до 5В (оптимально 7-9 Вольт), та обов’язково робіть під корпусом широкий мідний полігон на платі для відведення тепла. Обов’язково використовуйте керамічні шунтуючі конденсатори (наприклад, 0.33 мкФ на вході та 0.1 мкФ на виході) якомога ближче до ніжок, щоб уникнути самозбудження схеми.
