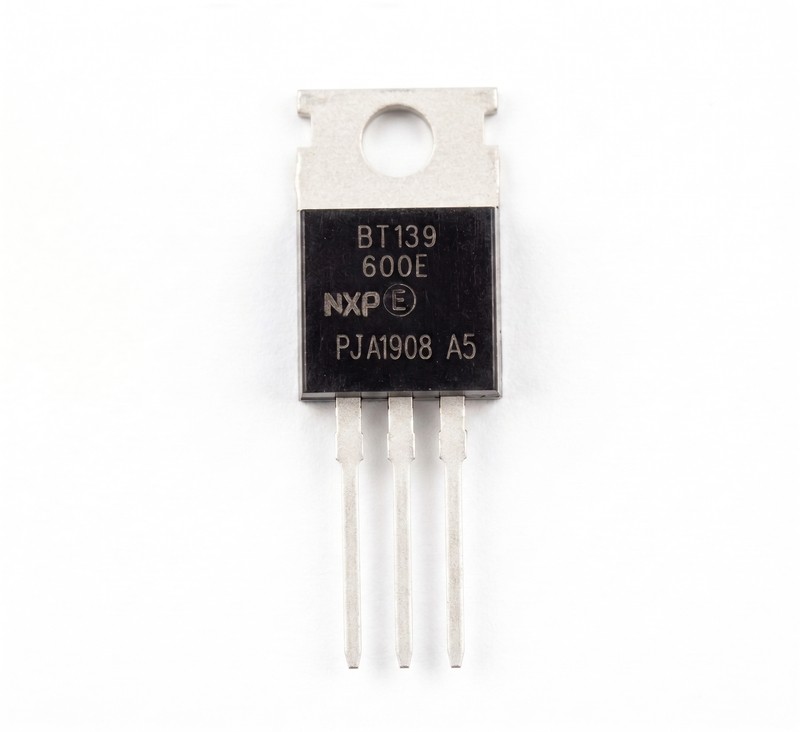

Bt139 600e симістор 16А 600В TO-220

Bt139 600e симістор 16А 600В TO-220

Симістор (Triac) BT139-600E — це потужний напівпровідниковий прилад, призначений для двонаправленої комутації змінного струму в побутовій та промисловій електроніці. Він здатен витримувати високу напругу до 600 Вольт та комутувати робочий струм до 16 Ампер. Індекс «E» у маркуванні є ключовою особливістю цієї моделі: він означає підвищену чутливість керуючого електрода (затвора). Струм відмикання (Igt) становить лише 10 мА, що дозволяє керувати цим потужним симістором безпосередньо від мікроконтролерів (через малопотужні оптоізолятори серії MOC302x) без необхідності встановлення додаткових підсилювальних транзисторів.

Прилад виконано у стандартному пластиковому корпусі TO-220 з металевим фланцем для зручного монтажу на радіатор охолодження. BT139-600E відрізняється високою надійністю, стійкістю до перевантажень та відмінними показниками швидкодії, що робить його стандартом для побудови схем фазового регулювання потужності.

Основні технічні характеристики:

• Тип приладу: Симістор (симетричний тиристор / Triac).

• Максимальна напруга в закритому стані (Vdrm): 600 В.

• Максимальний робочий струм (It(rms)): 16 А.

• Струм керування затвором (Igt): 10 мА (чутливий затвор / logic level).

• Піковий ударний струм (Itsm): до 155 А (короткочасно).

• Корпус: TO-220 (під радіатор).

Де найчастіше використовується:

• Регулятори потужності (диммери) для ламп розжарювання та нагрівальних елементів (ТЕНів).

• Плати керування пральних машин та пилососів (керування оборотами колекторних двигунів).

• Реле твердотільного типу (Solid State Relay) для безконтактного вмикання AC-навантажень.

• Схеми плавного пуску електроінструменту.

Порада від майстра: Хоча в характеристиках вказано 16 Ампер, пам’ятайте, що цей струм симістор витримає тільки за умови встановлення на масивний алюмінієвий радіатор із використанням термопасти. Без радіатора (просто впаяний у плату) корпус TO-220 почне перегріватися і вийде з ладу вже при струмі 2-3 Ампера. Другий важливий нюанс: якщо ви керуєте індуктивним навантаженням (наприклад, електродвигуном пилососа або насосом), обов’язково встановлюйте паралельно силовим виводам симістора RC-ланцюг (захисний снабер). Симістори дуже чутливі до швидкості наростання напруги (dv/dt), і без RC-фільтра стрибок напруги від котушки мотора може спричинити самовільне відкриття симістора без сигналу на затворі.
