Діод GBU2510 діодний міст випрямний 25А 1000В

Діод GBU2510 діодний міст випрямний 25А 1000В

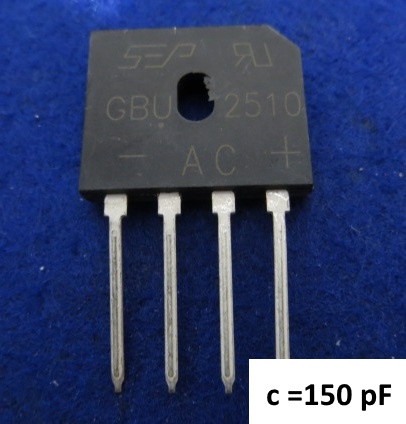

Діодний міст GBU2510 — це потужна напівпровідникова збірка (однофазний випрямляч), що складається з чотирьох діодів у єдиному монолітному корпусі. Її головне завдання — перетворення змінного струму побутової чи промислової мережі на постійний. Компонент виконаний у компактному плоскому корпусі типу GBU, який ідеально підходить для вертикального монтажу на друковану плату з подальшим кріпленням до радіатора охолодження.

Ця модель розрахована на стабільну роботу з номінальним струмом до 25 Ампер та здатна витримувати зворотну напругу до 1000 Вольт. Визначною характеристикою моста GBU2510 є його неймовірна стійкість до пікових навантажень — він здатен витримати короткочасний (імпульсний) струм до 500 Ампер. Це забезпечує надійний захист кристалів у момент увімкнення пристрою, коли відбувається різкий кидок струму на зарядку конденсаторів фільтра.

Основні технічні характеристики:

• Тип компонента: Діодний міст (випрямляч змінного струму).

• Модель: GBU2510.

• Номінальний прямий струм (Io): 25 А (обов’язково з радіатором!).

• Максимальна зворотна напруга (Vrrm): 1000 В.

• Граничний імпульсний струм (Ifsm): до 500 А.

• Тип корпусу: GBU (плоский, 4 виводи в один ряд).

Де найчастіше використовується:

• Індукційні варильні поверхні та настільні індукційні плити (одна з найчастіших причин ремонту).

• Потужні імпульсні блоки живлення (АТХ для ПК, сервери, світлодіодні стрічки).

• Зарядні пристрої для електротранспорту та автомобільних акумуляторів.

• Інвертори напруги та побутові системи безперебійного живлення (ДБЖ / UPS).

Порада від майстра: Діодні мости серії GBU дуже часто горять в індукційних плитах. Якщо ви ремонтуєте таку плиту і знайшли пробитий міст, не поспішайте просто впаяти новий і вмикати прилад у розетку! Пробій випрямляча — це часто наслідок короткого замикання в силовому транзисторі (IGBT), який стоїть поруч на тому ж радіаторі. Завжди перевіряйте силовий транзистор перед заміною моста. І ще одне непорушне правило: 25 Ампер цей міст витримає лише за умови ідеального тепловідведення. Ніколи не вмикайте його під навантаженням без масивного алюмінієвого радіатора і тонкого шару свіжої термопасти (або теплопровідної прокладки).
