Діод GBJ3510 діодний міст випрямний 35А 1000В

Діод GBJ3510 діодний міст випрямний 35А 1000В

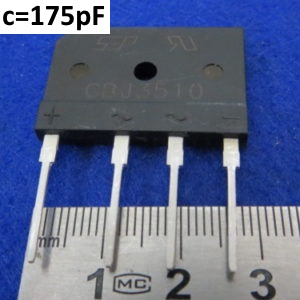

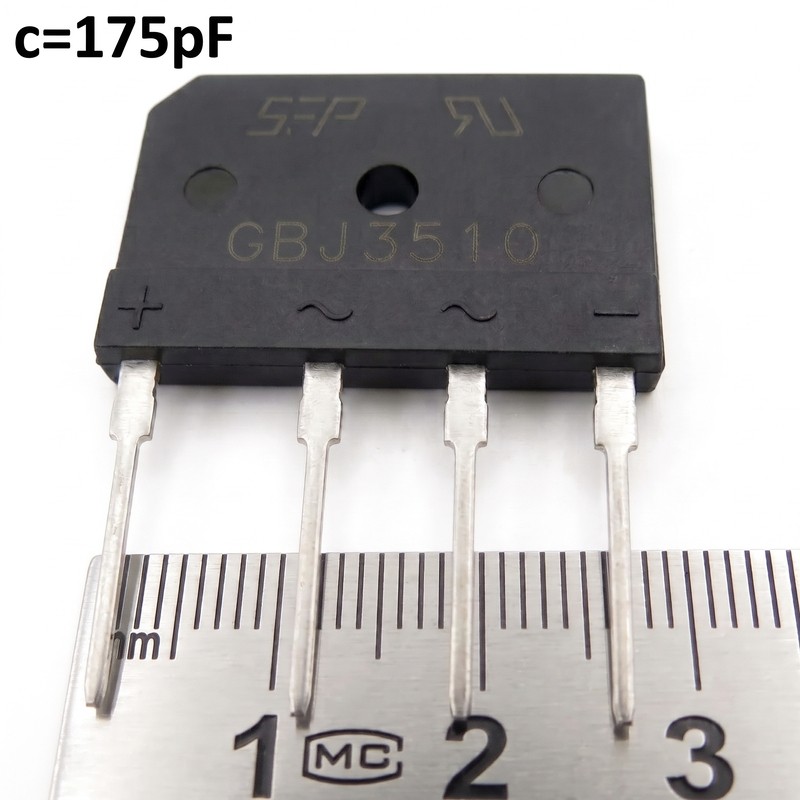

Діодний міст GBJ3510 — це високонадійна монолітна напівпровідникова збірка з чотирьох випрямних діодів, з’єднаних за класичною мостовою схемою. Цей компонент призначений для перетворення (випрямлення) змінної напруги мережі на постійну в потужних електричних колах. Завдяки плоскому корпусу з центральним отвором для кріплення, збірка ідеально адаптована для щільного притискання до радіатора охолодження.

Міст розрахований на тривалий робочий струм до 35 Ампер та колосальну зворотну напругу до 1000 Вольт (1 кВ). Однією з головних переваг цієї моделі є здатність витримувати екстремальні короткочасні (імпульсні) перевантаження до 400 Ампер, що робить її максимально стійкою до високих пускових струмів під час увімкнення обладнання.

Основні технічні характеристики:

• Тип компонента: Діодний міст (однофазний випрямляч).

• Модель: GBJ3510.

• Номінальний прямий струм (Io): 35 А.

• Максимальна зворотна напруга (Vrrm): 1000 В.

• Граничний імпульсний струм (Ifsm): до 400 А.

• Тип корпусу: GBJ (плоский монолітний, 4 виводи).

Де найчастіше використовується:

• Вхідні ланцюги живлення у зварювальних інверторах.

• Промислові імпульсні та потужні трансформаторні блоки живлення.

• Індукційні нагрівачі та системи керування потужними електродвигунами.

• Професійні пуско-зарядні пристрої для автомобільних акумуляторів.

Порада від майстра: Заявлені 35 Ампер — це струм, який міст здатен пропустити через себе виключно за умови ідеального охолодження. Без радіатора цей компонент дуже швидко перегріється і згорить навіть при навантаженні у 4-5 Ампер, адже всередині на діодах падає напруга, що перетворюється на десятки Ватт тепла. Обов’язково встановлюйте деталь на масивний алюмінієвий радіатор із застосуванням якісної термопасти! Що стосується імпульсного струму в 400А: не плутайте його з робочим. Це межа витривалості кристала на частки секунди. Вона рятує міст у момент увімкнення приладу в розетку, коли величезні порожні конденсатори фільтра починають різко заряджатися, працюючи як коротке замикання.
