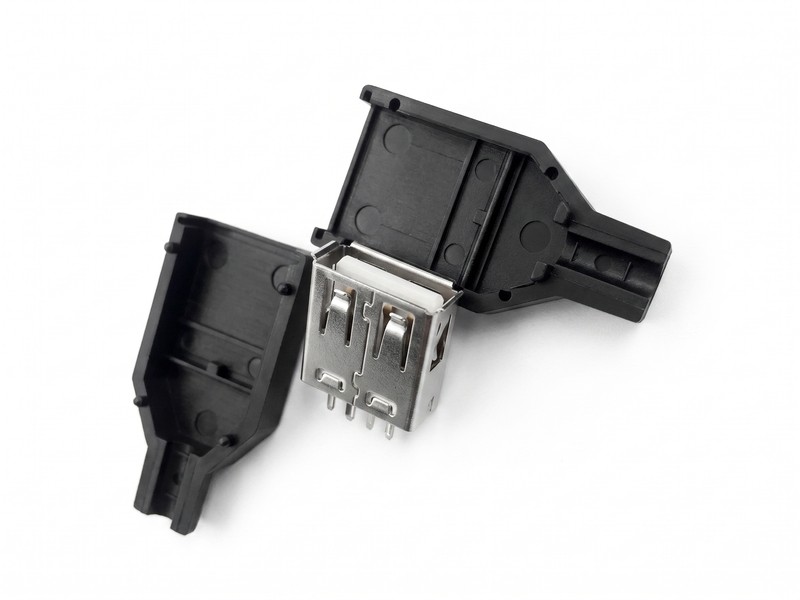

Роз’єм USB мама 2.0 Type-A (Female) під пайку, розбірний корпус для монтажу на кабель

Роз’єм USB мама 2.0 Type-A (Female) під пайку, розбірний корпус для монтажу на кабель

Розбірний роз’єм USB 2.0 Type-A Female (гніздо) — це практичний комплект для ремонту, подовження або створення власних USB-кабелів. Набір складається з металевого конектора з чотирма контактами під пайку та міцного пластикового корпусу, який надійно фіксується після завершення монтажу. Це ідеальне рішення, якщо у вас перетерся провід на улюбленому USB-подовжувачі, або якщо потрібно вивести зручне гніздо живлення від власної саморобки.

Контакти роз’єму мають спеціальні вушка-заглиблення, що робить процес лудіння та припаювання жил кабелю максимально зручним навіть для новачків. Пластиковий корпус складається з двох половинок, які замикаються (або склеюються), захищаючи місце пайки від зламів та короткого замикання. Роз’єм підтримує стандарт USB 2.0, чого з головою вистачає для передачі даних або живлення пристроїв струмом до 2-3 Ампер.

Основні технічні характеристики:

• Тип роз’єму: USB 2.0 Type-A (мама / Female / гніздо).

• Призначення: Для монтажу на кабель (під пайку).

• Кількість контактів: 4 (VCC, D-, D+, GND).

• Матеріал контактів: Мідний сплав, луджений.

• Матеріал корпусу: Пластик (розбірний).

• Комплектація: Металевий роз’єм + пластиковий корпус (з 2 частин).

Де найчастіше використовується:

• Ремонт пошкоджених USB-подовжувачів (кабелів).

• Виготовлення перехідників, саморобних зарядних пристроїв та Power Bank.

• Виведення гнізда живлення 5В для настільних ламп, роутерів та LED-стрічок.

• Створення спеціалізованих кабелів для прошивки електроніки або діагностики.

Порада від майстра: Найчастіша проблема під час пайки таких роз’ємів — плавиться внутрішня пластикова серцевина, через що контакти “пливуть”. Щоб цього уникнути, паяйте швидко! Використовуйте хороший флюс і заздалегідь залудіть і провід, і контакти роз’єму. А щоб не переплутати полярність, пам’ятайте стандартне кольорове маркування USB (якщо дивитися на контакти роз’єму знизу вгору): крайній правий — це Червоний (+5V), далі Білий (Data -), потім Зелений (Data +), і крайній лівий — Чорний (Мінус / GND). Для додаткової надійності, перед тим як закрити пластиковий корпус, капніть на місце пайки трохи термоклею або надіньте термоусадочну трубку.
