Плата інвертора 24V 600W 220V синус пікова 1000W перетворювач напруги

Плата інвертора 24V 600W 220V синус пікова 1000W перетворювач напруги

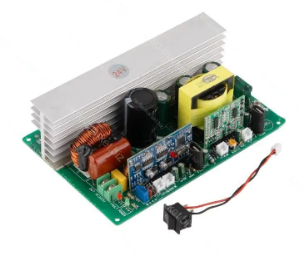

Плата інвертора (перетворювач напруги) з чистою синусоїдою — це базовий модуль для створення джерела безперебійного живлення. Пристрій перетворює постійний струм з акумуляторів (вхід 24V DC, максимум до 29V) на змінний струм 220V із правильною синусоїдою. Номінальна робоча потужність становить 600W, пікова короткочасна — 1000W.

Важлива інформація щодо стану та особливостей плати: Ця плата не є «ідеальною» з коробки і має технічну особливість — недолік із резистором дільника напруги. Через це навіть у холосту інвертор має досить тяжкий пуск. Для того, щоб пуск став плавним, потрібне невелике доопрацювання (додавання 1 резистора та 2 конденсаторів). Плата повністю робоча та перевірена, але продається «як є», гарантії ніякої не даю. Кому цікаво — напишіть мені в особисті повідомлення, я детально розповім про схему цієї доробки.

Чого боїться інвертор (умови виходу з ладу): Даний модуль має нормальну якість компонентів, але, як і будь-який інвертор (дешевший чи дорожчий), має стандартні вразливості, через які його легко спалити. Випадки, що призводять до поломки:

• Переполюсовка (плутання плюса і мінуса на вході).

• Включення в розетку інвертора стабілізатора напруги 220В.

• Завищена вхідна напруга (більше 29V).

• Відключення платою BMS акумулятора по повному заряду, коли інвертор залишається підключеним наодинці із працюючим зарядним пристроєм.

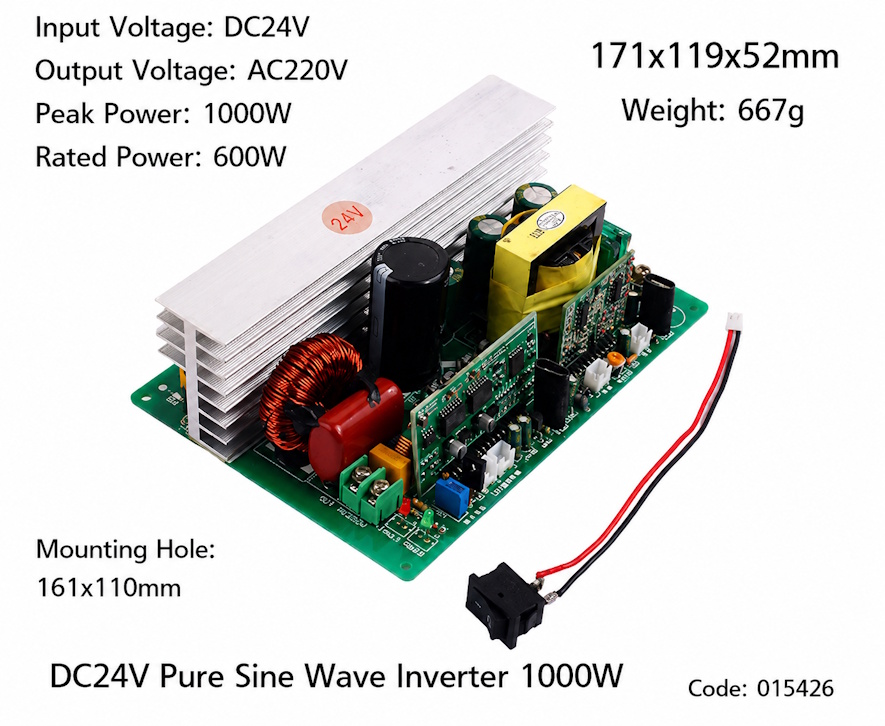

Основні технічні характеристики:

• Вхідна напруга (Input): 24V DC (максимально до 29V).

• Вихідна напруга (Output): 220V AC (Чистий синус / Sin).

• Потужність: 600W номінальна (1000W пікова).

• Стан: Робочий, протестований (продаж без гарантії, потребує доопрацювання).

Порада від майстра: Щоб значно збільшити надійність роботи цього (та й будь-якого іншого) інвертора, візьміть за правило: спочатку вмикається інвертор, а тільки потім до нього підключаються навантаження. Для автоматизації цього процесу настійно рекомендую встановити по виходу 220В реле із затримкою пуску на 1-5 секунд. Якщо від інвертора буде живитися холодильник (навіть сучасний інверторний), час затримки на реле бажано виставити не менше ніж на 3 хвилини, щоб тиск у компресорі встиг стабілізуватися!
