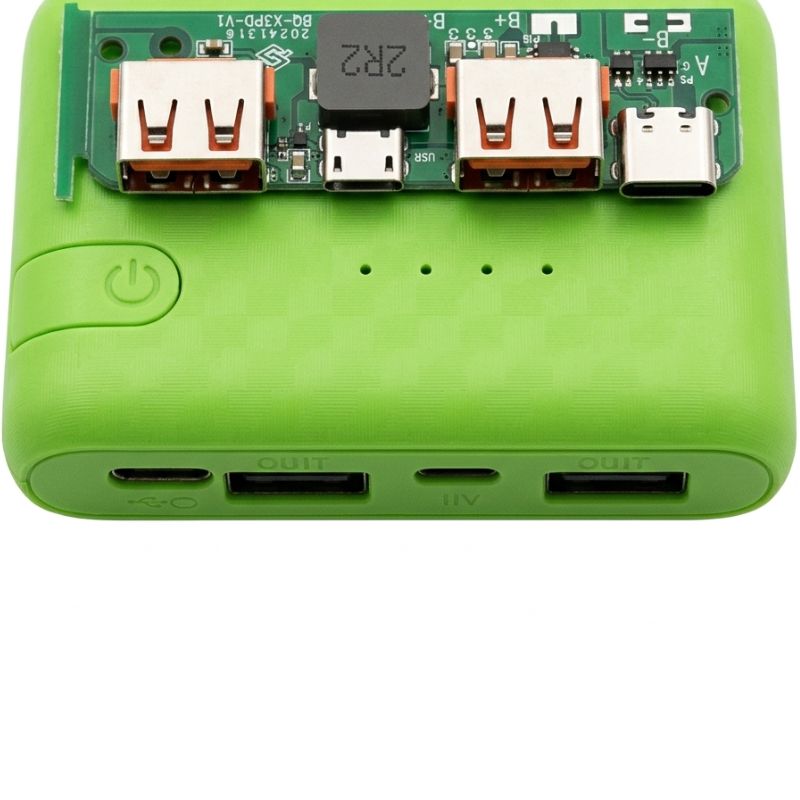

Плата павербанка X3 15W QC 9V 12V 1A USB Type-C швидка зарядка

Плата павербанка X3 15W QC 9V 12V 1A USB Type-C швидка зарядка

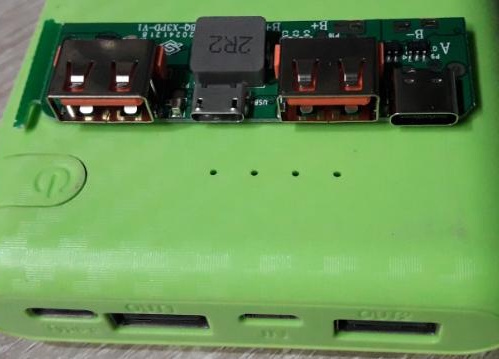

Модуль контролера X3 — це компактна та високоефективна плата для самостійного збирання повербанків (ПБ) нового покоління. Головна особливість цієї моделі — підтримка протоколу швидкої зарядки (Quick Charge) із загальною потужністю 15W. Завдяки вбудованому підвищувальному перетворювачу, плата може видавати не лише стандартні 5V, але й 9V або 12V (зі струмом до 1A), що дозволяє максимально швидко заряджати сумісні смартфони.

Для підключення пристроїв модуль оснащено двома найактуальнішими портами: класичним USB Type-A (працює на віддачу енергії) та універсальним Type-C (двоспрямований порт для заряджання самого ПБ та підключених гаджетів). На відміну від старших моделей, плата X3 використовує лаконічну LED-індикацію (світлодіоди) замість дисплея, що робить її дешевшою, надійнішою та компактнішою для встановлення у невеликі корпуси.

Основні технічні характеристики:

• Модель чіпа/плати: X3.

• Максимальна потужність: 15W.

• Вихідна напруга та струм: 5V/3A, 9V/1.6A, 12V/1A.

• Інтерфейси: USB Type-A (вихід), USB Type-C (вхід/вихід).

• Індикація: LED-світлодіоди (відображення рівня заряду).

• Сумісні акумулятори: Li-ion або Li-Po 3.7V (паралельне підключення).

• Призначення: Збирання компактних ПБ із підтримкою швидкої зарядки.

Де найчастіше використовується:

• Збирання компактних повербанків на базі акумуляторів 18650 або 21700.

• Створення резервних джерел живлення 9V/12V для домашніх Wi-Fi роутерів та терміналів ONU.

• Модернізація застарілих зарядних пристроїв із додаванням сучасного порту Type-C.

• Автономне живлення саморобної електроніки в польових умовах.

Порада від майстра: Хоча плата X3 компактна, вона «качає» солідні 15 Ват. Щоб видати 12V на виході, перетворювач споживатиме з ваших акумуляторів (3.7V) струм понад 4 Ампери. Якщо ви спаяєте збірку з неякісних або старих батарей, при спробі активувати швидку зарядку напруга акумуляторів різко впаде, і плата вимкнеться, сприйнявши це як повний розряд. Використовуйте лише якісні високострумові банки. І найголовніше: плата не має захисту від переполюсовки! Перед тим як припаяти дроти від акумулятора до контактів B+ та B- на платі, двічі перевірте полярність мультиметром. Помилка навіть на частку секунди призведе до миттєвого згоряння мікросхеми.
