Плата павербанка Q8 15W QC 9V 12V 1A USB Type-C з дисплеєм швидка зарядка

Плата павербанка Q8 15W QC 9V 12V 1A USB Type-C з дисплеєм швидка зарядка

Модуль контролера Q8 — це сучасна багатофункціональна плата для самостійного збирання потужних повербанків (ПБ). Головна перевага цієї моделі — підтримка протоколу швидкої зарядки (Quick Charge) із загальною потужністю до 15W. Плата здатна автоматично підвищувати вихідну напругу до 9V або 12V (зі струмом до 1A), що суттєво прискорює заряджання сумісних гаджетів.

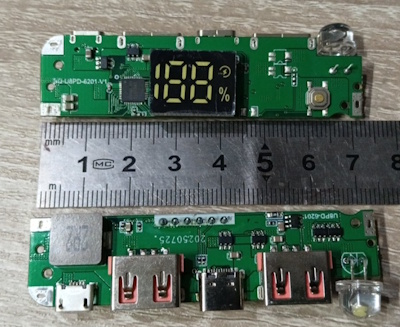

Модуль оснащений двома популярними роз’ємами: класичним USB Type-A (на вихід) та Type-C (працює як на вхід для заряджання самого ПБ, так і на вихід). Для зручності користувача на платі розпаяно інформативний LCD-дисплей, який у відсотках відображає точний рівень заряду акумуляторів та статус активації швидкої зарядки.

Основні технічні характеристики:

• Модель чіпа/плати: Q8.

• Максимальна потужність: 15W.

• Вихідна напруга та струм: 5V/3A, 9V/1.6A, 12V/1A.

• Інтерфейси: USB Type-A (вихід), USB Type-C (вхід/вихід).

• Індикація: Цифровий LCD-дисплей (відображення відсотків заряду).

• Сумісні акумулятори: Li-ion або Li-Po 3.7V (включаються паралельно).

• Призначення: Збирання ПБ із підтримкою швидкої зарядки.

Де найчастіше використовується:

• Створення ємних повербанків для швидкого заряджання сучасних смартфонів.

• Виготовлення портативних джерел живлення (ДБЖ) для Wi-Fi роутерів на 9V або 12V (через спеціальний кабель-тригер).

• Ремонт фірмових повербанків із заміною згорілої плати на більш сучасну.

• DIY-проєкти, де потрібне автономне живлення 12V від літієвих батарей.

Порада від майстра: Плата з потужністю 15W створює серйозне навантаження на акумулятори. Щоб видати 12V 1A на виході, перетворювач буде витягувати з акумуляторів 3.7V струм близько 4-5 Ампер. Якщо ви використаєте старі, зношені банки від ноутбука з високим внутрішнім опором, при підключенні навантаження напруга на них миттєво просяде, і плата піде в захист (вимкнеться). Використовуйте лише якісні високострумові акумулятори. З’єднуйте їх між собою товстим мідним дротом і обов’язково дотримуйтесь полярності! Захисту від переполюсовки тут немає: переплутаєте плюс із мінусом — мікросхема згорить з димом в ту ж секунду.
