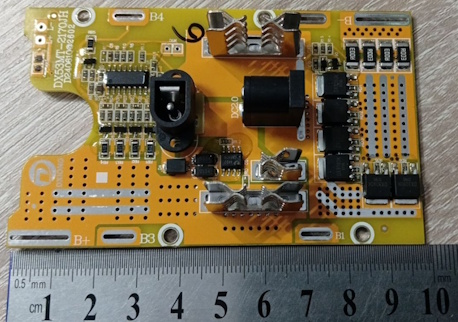

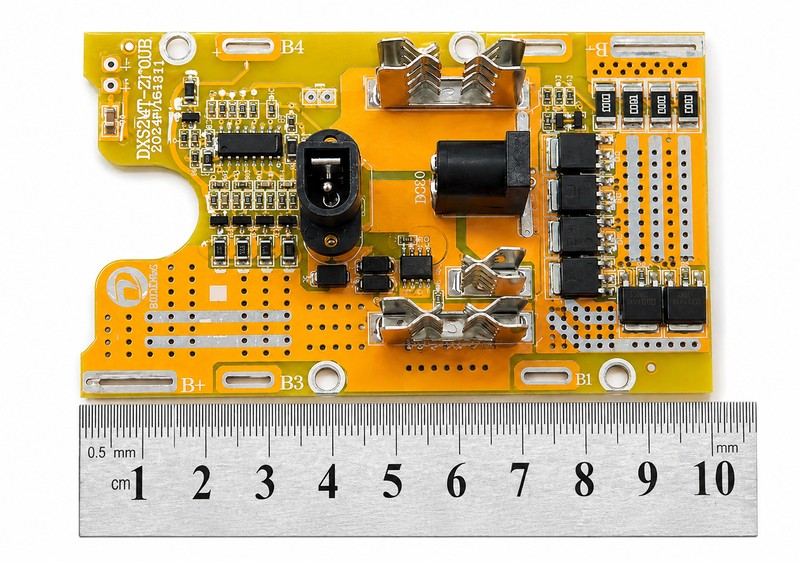

Плата bms 5s для шуруповерта 6mos 22.2V 40A/60A, контролер захисту Li-ion 3.7V

Плата bms 5s для шуруповерта 6mos 22.2V 40A/60A, контролер захисту Li-ion 3.7V

Посилена плата захисту BMS 5S (40A/60A) — це високопотужний контролер заряду-розряду, розроблений спеціально для модернізації та ремонту акумуляторних блоків важкого електроінструменту (потужних шуруповертів, болгарок, перфораторів). Модуль призначений для правильної роботи збірки з п’яти послідовно з’єднаних літій-іонних (Li-ion) акумуляторів 18650 або 21700 з номінальною напругою 3.7V.

Ключовою відмінністю та перевагою цієї версії є збільшений силовий блок, який складається з 6 MOSFET-транзисторів. Це дозволяє платі стабільно, без перегріву та відключень тримати тривалий робочий струм до 40А і витримувати жорсткі пікові (пускові) навантаження до 60А. Контролер надійно захищає кожну комірку акумулятора від перезаряду, глибокого розряду, перевантаження та короткого замикання, забезпечуючи максимальну віддачу потужності на двигун інструменту.

Основні технічні характеристики:

• Тип збірки: 5S (5 акумуляторів послідовно).

• Тип акумуляторів: Li-ion / Li-Po (номінал 3.7V, повний заряд 4.2V на елемент).

• Робочий струм розряду: до 40 А (безперервний).

• Піковий (пусковий) струм: до 60 А.

• Кількість силових транзисторів (MOS): 6 шт.

• Функції захисту: Від перезаряду, перерозряду, короткого замикання, перевантаження по струму.

• Призначення: Для пристроїв з високим стартовим струмом.

Де найчастіше використовується:

• Перепакування акумуляторів професійного будівельного інструменту (КШМ, дискові пилки, гайковерти).

• Переведення потужних 18V-21V шуруповертів з Ni-Cd на Li-ion елементи.

• Створення високострумових кастомних батарей для електротранспорту (самокати, скейти).

• Збирання надійних джерел живлення для робототехніки та радіокерованих моделей.

Порада від майстра: Струм у 40 Ампер — це дуже серйозне навантаження. Щоб розкрити весь потенціал цієї плати і не спалити збірку, дотримуйтесь двох правил. По-перше, використовуйте виключно високострумові акумулятори (з реальною струмовіддачею 20-30А на банку). По-друге, забудьте про звичайні тонкі проводки для з’єднання елементів! Використовуйте якісну, товсту нікелеву стрічку (зварюючи її точковим зварюванням у кілька шарів) або дуже товстий мідний багатожильний дріт. Якщо контакт буде занадто тонким, при старті двигуна він миттєво розжариться, напруга просяде, і BMS відключить живлення, сприйнявши це як коротке замикання.
