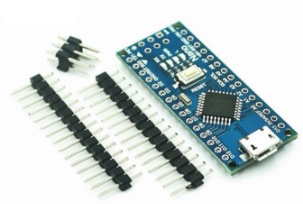

Плата Arduino Nano micro-usb V3.0 CH340G Atmega328PB

Плата Arduino Nano micro-usb V3.0 CH340G Atmega328PB

Arduino Nano V3.0 — это миниатюрная, полноценная и совместимая с макетными платами (breadboard) платформа для разработки электронных устройств. Представленная модель является современной модификацией классической платы: вместо устаревшего порта mini-USB здесь установлен удобный и распространенный разъем micro-USB. Связь с компьютером (USB-UART) обеспечивает надежный и недорогой чип CH340G.

Главной вычислительной “сердцевиной” платы выступает микроконтроллер ATmega328PB. Это обновленная и улучшенная версия классического чипа 328P. Он сохраняет полную обратную совместимость с базовым кодом Arduino, но аппаратно имеет больше периферийных возможностей (дополнительные таймеры, дополнительные аппаратные шины I2C, SPI, USART), что делает плату более интересной для продвинутых пользователей. Благодаря компактным размерам, Nano идеально подходит для интеграции в готовые устройства, где размеры стандартной Arduino Uno слишком велики.

Основные технические характеристики:

• Микроконтроллер: ATmega328PB (обновленная версия).

• Чип USB-UART: CH340G.

• Разъем подключения: Micro-USB.

• Рабочее напряжение: 5V.

• Входное напряжение (рекомендуемое): 7-12V (через пин VIN).

• Цифровые входы/выходы (I/O): 14 (из них 6 поддерживают ШИМ / PWM).

• Аналоговые входы: 8 (от A0 до A7).

• Флеш-память: 32 КБ (из которых 2 КБ используется загрузчиком).

Где чаще всего используется:

• Создание систем «Умный дом» и автоматизация освещения.

• Обучение программированию (С++) и основам схемотехники.

• Проектирование портативных метеостанций, датчиков и робототехники.

• Интеграция в беспаечные макетные платы для быстрого прототипирования.

Совет от мастера: Самая частая проблема новичков с этой платой — она не прошивается при первом подключении к ПК и выдает ошибку в Arduino IDE. Чтобы это решить, нужно сделать две вещи. Во-первых, поскольку здесь стоит мост CH340G (а не оригинальный FT232RL), операционная система может не распознать плату автоматически — просто скачайте и установите драйвер «CH340». Во-вторых, в самой программе Arduino IDE в меню «Инструменты -> Процессор» вместо стандартного «ATmega328P» обязательно попробуйте выбрать «ATmega328P (Old Bootloader)» — в 95% случаев это сразу решает проблему с загрузкой скетча. А для того чтобы разблокировать дополнительные аппаратные порты нового чипа PB, продвинутые пользователи могут установить стороннее ядро MiniCore.
