Плата повербанка 22.5w

Так как плата может поддерживать 22,5W, R8 задает сопротивление емкости аккумулятора. ( по умолчанию для 30000мач), Если разница в емкости  батареи невелика, вы можете его не заменять, если разница слишком велика, замените сопротивление.

если заряжать не простой зарядкой 5в а мощной квик чардж можно убить небольшой акум зарядным током 3-4А.

Данный модуль Power Bank поможет Вам самостоятельно собрать портативное зарядное устройство с быстрой зарядкой с использованием литий-ионных аккумуляторов.

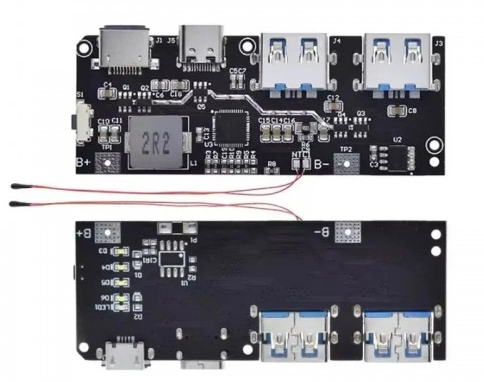

Компактные размеры 72 мм * 27 мм и встроенный датчик температуры с оптимизированной компоновкой элементов, защиты аккумуляторов от разряда и перезаряда, интеллектуальное отслеживание нагрузки и уровня заряда, поддержка QC4.0 QC3.0, FCP, AFC, MTK, SFCP, BC1.2, PD позволит собрать максимально компактное и эффективное устройство.

Характеристики:

Выходное напряжение 5 – 5,5 V
Зарядное напряжение 4,2 ± 1%
Выходной ток 5 В-4,5 А, 7 В-2,4 А, 9 В-2,0 А, 12 В-1,5 А
Высокий КПД даже при низком заряде аккумулятора – 95% при 3,6V
Защита аккумулятора от переразряда\ перезаряда, перегрева
Автоматическое определение устройства для активирования протокола QC
Маленький ток запуска: при потреблении 50мА модуль включиться
Выходной интерфейс: USBA+USBA+TYPE-C+lighting поддерживает выход для быстрой зарядки
Входной интерфейс: MICRO-USB + TYPE-C поддерживает вход для быстрой зарядки
Совместимые протоколы: QC4.0 QC3.0, FCP, AFC, MTK, SFCP, BC1.2, PD
Type-C поддерживает выход быстрой зарядки PPS/PD3.0/PD2.0/QC4+/QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP, входа быстрой зарядки PD3.0/PD2.0/AFC/FCP/SCP/PE1.1
MicroUSB поддерживает QC2 0/AFC/FCP/SCP/PE1 1 вход для быстрой зарядки
Lightning поддерживает быструю зарядку PD и медленную зарядку 5В2,4А.
Type-A1 и Type-A2 поддерживают выход быстрой зарядки QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC
Индикация быстрой зарядки: при работе данного режима загорается индикатор быстрой зарядки высокого напряжения на входе и выходе
Функция автоматического обнаружения подключения мобильного телефона

Меры предосторожности и особенности

Перед запайкой аккумуляторов сначала подключите их для проверки и посмотрите, как загорится светодиодная индикация.
Не рекомендуется применять слишком тонкие провода аккумулятора к плате, а рекомендуется применять максимально толстые, так как модуль может пропускать ток 10А.
Аккумуляторы нужно подключать только параллельно, а не последовательно, плата сгорит от последовательного подключения.
Убедитесь, что аккумуляторы типа li-ion и заряжены до одинакового напряжения если Вы применяете больше 1 аккумулятора в сборке
Не устанавливайте на аккумулятор защитную плату. Некоторые аккумуляторы изначально не используются для powerbank и имеют защитные платы, которые ограничивают ток и могут защищать выход при превышении одного или двух ампер.
При подключении аккумуляторов обязательно соблюдайте полярность подключения! Иначе плата сгорит сразу.
Процесс зарядки делится на следующие три процесса: режим непрерывной зарядки, режим постоянного тока и режим постоянного напряжения.

Когда напряжение батареи ниже 3 В, зарядный модуль находится в режиме непрерывной зарядки, а ток зарядки составляет 300 мА;

Когда напряжение батареи превышает 3 В, зарядный модуль переходит в режим постоянного тока. В это время он будет заряжаться на полной скорости в соответствии с установленным целевым током, а мощность может составлять около 21 Вт. Когда напряжение батареи повышается до целевого напряжения зарядки (например, 4,2 В), зарядный модуль переходит в режим постоянного напряжения, и ток постепенно уменьшается, в то время как напряжение на клеммах батареи остается неизменным;

Когда зарядный ток уменьшится до тока отсечки, зарядка закончится. После полной зарядки, если напряжение батареи упадет на 0,1 В ниже целевого напряжения, зарядка автоматически возобновится.

Так как плата может поддерживать 22,5W R8 задает сопротивление емкости аккумулятора. ( по умолчанию для 30000мач), Если разница в емкости  батареи невелика, вы можете его не заменять, если разница слишком велика, замените сопротивление.

Формула расчета значения сопротивления:

Значение сопротивления = (Общая емкость батареи МАч + 2000)*5/3

Например, сопротивление 30000 мАч должно быть

(30000+ 2000) 5/3=53333

Его можно заменить аналогичным резистором, например 53к.
