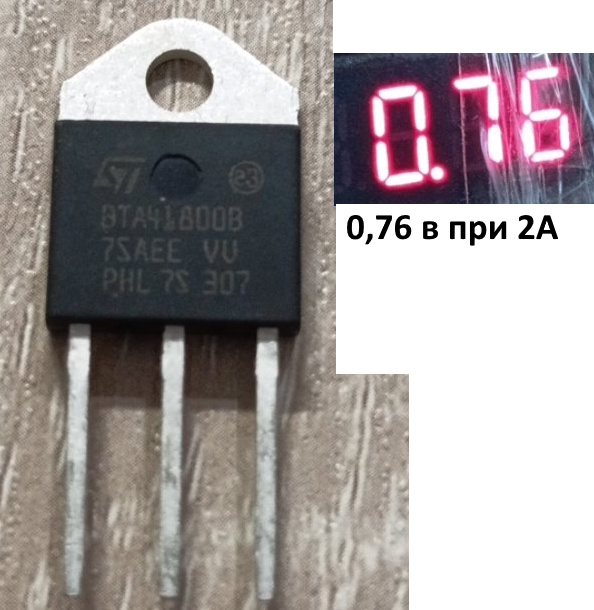

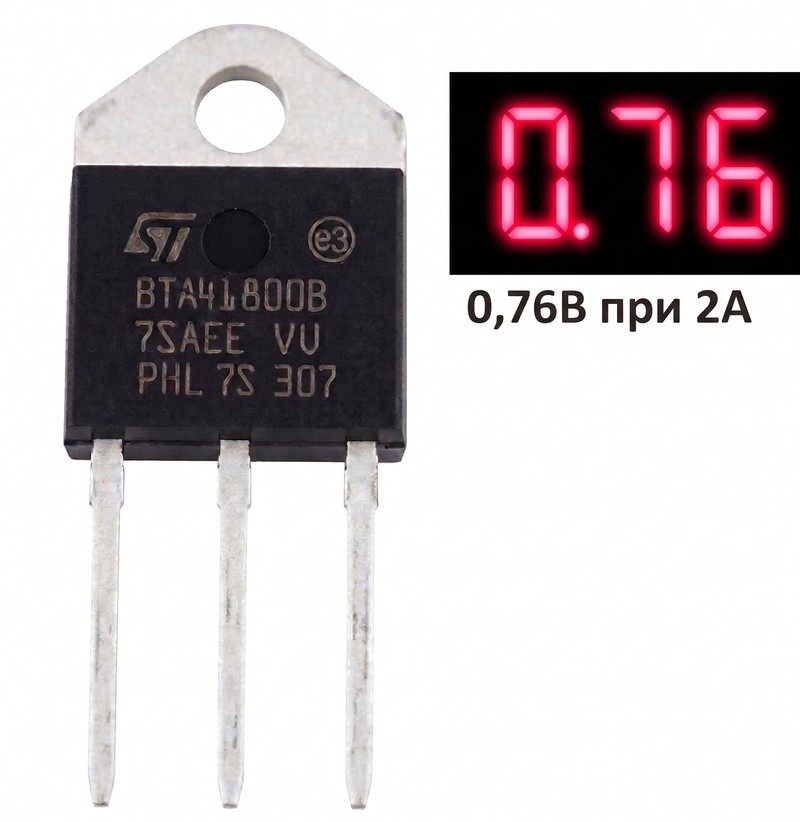

BTA41-800B Симістор 40А 800В TO-3P

BTA41-800B Симістор 40А 800В TO-3P

BTA41-800B — це посилена версія надпотужного симетричного тиристора (симістора), призначена для керування великими навантаженнями змінного струму. Головна відмінність цієї моделі від версії на 600В полягає у підвищеній стійкості до стрибків напруги: вона витримує пікові значення до 800 Вольт. Це робить її ідеальним вибором для роботи у промислових електромережах або для керування потужним індуктивним навантаженням (великі трансформатори, електродвигуни), де в момент вимкнення виникають значні сплески зворотної напруги.

Симістор здатний комутувати струм до 40 Ампер (це майже 9 кВт потужності у звичайній мережі 220В). Струм керування (Igt) становить 50 мА, що дозволяє легко поєднувати його з мікроконтролерами через стандартні опторозв’язки. Завдяки індексу BTA металевий фланець корпусу електрично ізольований від кристала надійною керамічною пластиною (пробивна напруга до 2500В). Це означає, що ви можете прикручувати декілька таких симісторів на один спільний заземлений радіатор без ризику короткого замикання.

Основні технічні характеристики:

• Тип компонента: Симістор (TRIAC).

• Модель: BTA41-800B.

• Максимальний робочий струм (It RMS): 40 А.

• Максимальна пікова напруга (Vdrm): 800 В.

• Струм керування затвором (Igt): 50 мА (номінальний) / 100 мА (максимальний).

• Тип корпусу: TO-3P (TOP3) — з ізольованим фланцем.

• Робоча температура кристала (Tj): від -40°C до +125°C.

Де найчастіше використовується:

• Контролери точкового зварювання (спотери) високої потужності.

• Промислові системи підігріву (ТЕНи, електропечі, котли).

• Керування потужними асинхронними двигунами та електромагнітними клапанами.

• Виготовлення надійних твердотільних реле (SSR) для нестабільних електромереж.

Порада від майстра: Якщо ви вагаєтесь, яку версію взяти — на 600В чи 800В, завжди обирайте 800В для індуктивних навантажень (двигуни, трансформатори зварювальних апаратів). Вони генерують потужну ЕРС самоіндукції, яка може пробити симістор на 600В. Також обов’язково встановлюйте паралельно до силових виводів симістора забезпечувальний RC-ланцюг (зазвичай це плівковий конденсатор 0.1 мкФ 630В послідовно з резистором 39-100 Ом). Цей ланцюг (снаббер) гасить різкі стрибки напруги (dv/dt) і запобігає самовільному відкриттю симістора. І, звісно, не забувайте про масивний радіатор: при навантаженні у 40А компонент виділятиме близько 60 Ватт тепла!
