Понижуючий перетворювач напруги MP1584

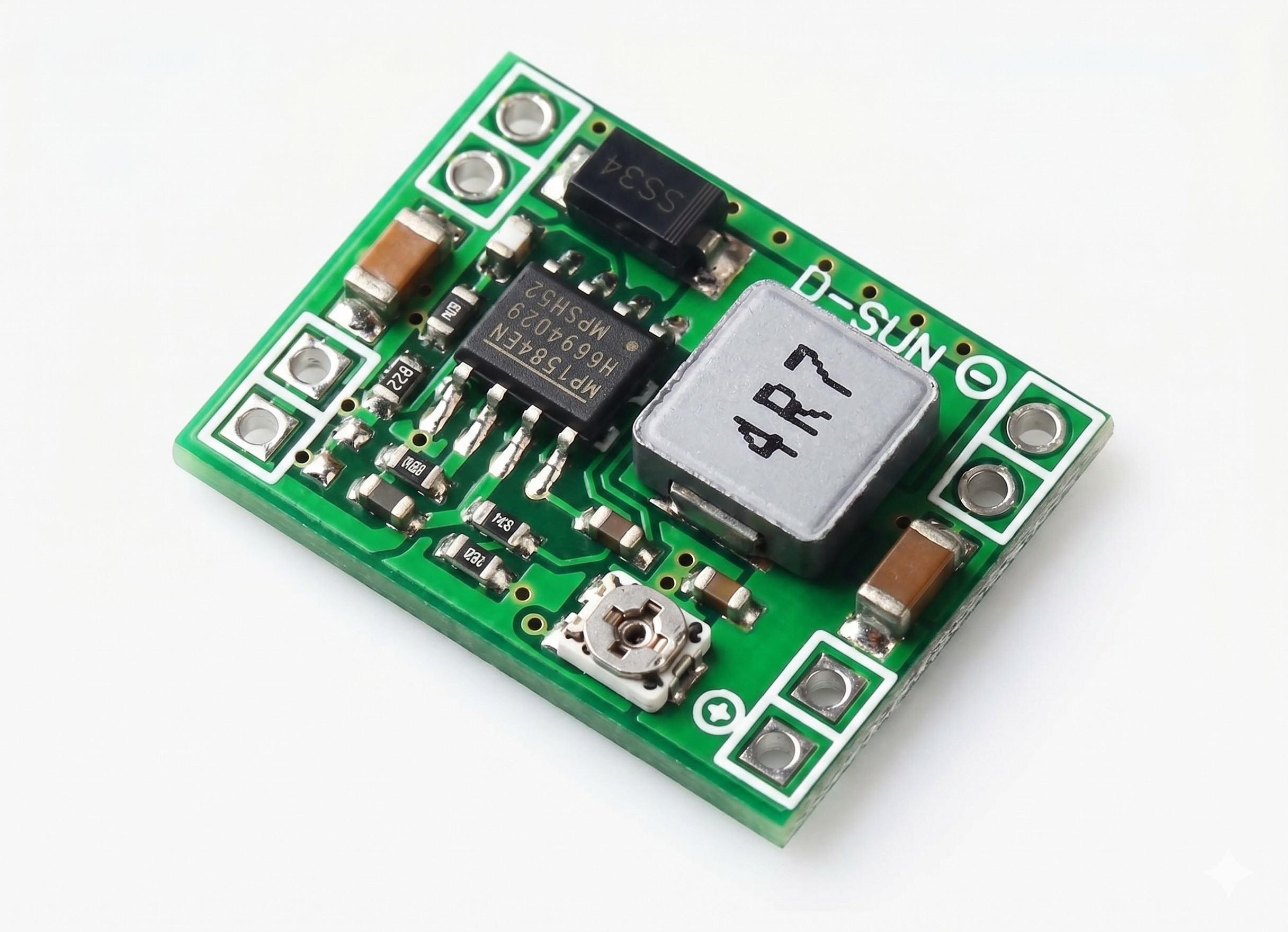

Понижуючий перетворювач напруги MP1584 DC-DC 3A

Ультракомпактний та високоефективний знижувальний (Step-Down) DC-DC перетворювач на базі мікросхеми MP1584EN. Завдяки високій частоті перетворення (1 МГц), виробнику вдалося відмовитися від великих конденсаторів та дроселів, що робить цю плату однією з найменших у своєму класі.

Незважаючи на мініатюрні розміри (як монета), модуль здатний витримувати навантаження до 3А. Це ідеальний вибір для проєктів, де критично важлива економія простору та ваги, і його можна легко заховати навіть у найтісніший корпус.

Основні сфери застосування:

• Живлення мікроконтролерів (Arduino, ESP8266, ESP32) та різноманітних датчиків.

• Авіамоделювання, збірка дронів та радіокерованих іграшок (RC-моделі).

• Модернізація та ремонт портативної електроніки.

• Вбудовувані системи «розумного дому» та дрібні DIY-саморобки.

Технічні характеристики:

• Вхідна напруга: від 4.5 В до 28 В

• Вихідна напруга: від 0.8 В до 20 В (плавно регулюється підстроювальним резистором)

• Максимальний вихідний струм: до 3 А (Увага: для тривалої безперервної роботи рекомендується навантаження до 2 А або забезпечення хорошого відводу тепла)

• Частота перетворення: 1 МГц (забезпечує стабільність та мінімальні пульсації)

• Тип перетворювача: Імпульсний, знижувальний (Step-Down)

Важливо (обов’язково до прочитання перед підключенням):

1. Принцип роботи: Модуль є знижувальним, тому напруга, яку ви подаєте на вхід, завжди має бути вищою, ніж та, яку ви хочете отримати на виході.

2. Відсутність захистів: На платі немає захисту від переполюсовки. Будьте максимально уважні під час пайки та підключення проводів (IN+ / IN-), щоб не вивести мікросхему з ладу.
