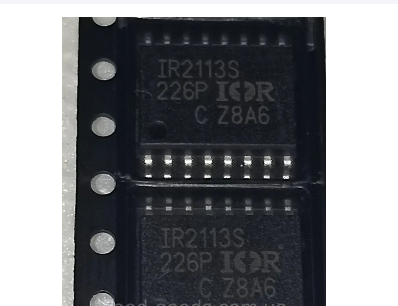

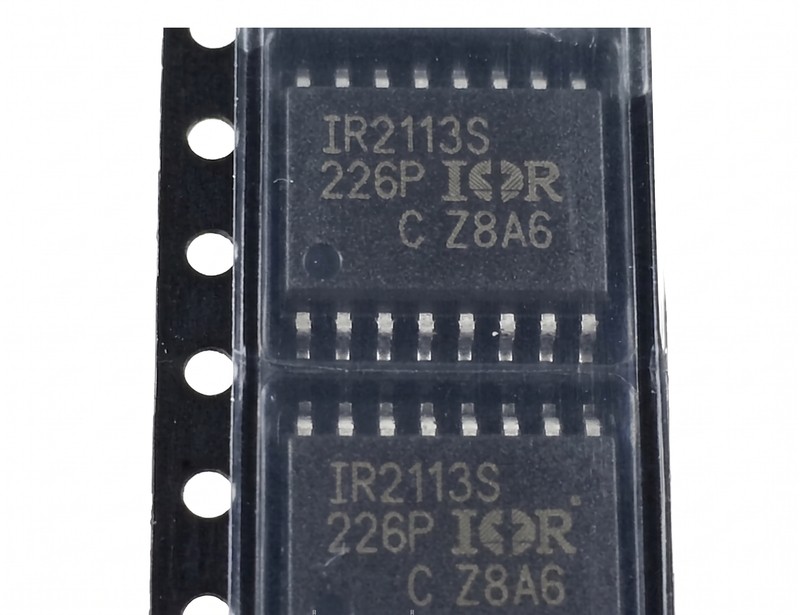

Мікросхема ir2113s, драйвер MOSFET/IGBT 600V, SOIC-16

Мікросхема ir2113s, драйвер MOSFET/IGBT 600V, SOIC-16

Драйвер IR2113S — це високошвидкісний та високовольтний драйвер верхнього та нижнього плеча (High and Low Side Driver), розроблений для керування силовими MOSFET та IGBT транзисторами. Ця мікросхема є незамінним компонентом у сучасній силовій електроніці, де потрібно безпечно та швидко перемикати великі струми. Вона дозволяє безпосередньо керувати затворами потужних транзисторів від слабкострумових виходів мікроконтролерів або ШІМ-контролерів.

Модель IR2113S є вдосконаленим аналогом популярної IR2110: вона має повну сумісність із логічними рівнями 3.3В, що дозволяє підключати її напряму до сучасних мікроконтролерів (наприклад, STM32 або ESP32) без додаткових перетворювачів рівня. Драйвер витримує напругу плаваючого каналу (верхнього плеча) до 600 Вольт, а вихідний струм у 2А забезпечує миттєве перезаряджання ємності затвора навіть “важких” IGBT-транзисторів. Виконана у компактному SMD-корпусі SOIC-16 для поверхневого монтажу.

Основні технічні характеристики:

• Тип драйвера: Напівмостовий (керування верхнім та нижнім плечем незалежно).

• Максимальна напруга зміщення (Voffset): до 600 В.

• Вихідний струм (імпульсний): 2.0 А (спад) / 2.0 А (наростання).

• Сумісність входів: 3.3 В, 5 В, 15 В (CMOS / LSTTL логіка).

• Затримка поширення сигналу: ~120 нс (узгоджена для обох каналів).

• Захист: Вбудоване блокування при зниженні напруги живлення (UVLO).

• Тип корпусу: SOIC-16 (широкий SMD-корпус для поверхневого монтажу).

Де найчастіше використовується:

• Імпульсні блоки живлення (SMPS) високої потужності.

• Перетворювачі частоти та драйвери керування безколекторними двигунами.

• Інвертори напруги (з 12/24В у 220В чисті сінусоїди) та ДБЖ (UPS).

• Схеми індукційного нагріву та зварювальні інвертори.

Порада від майстра: Драйвер IR2113S дуже надійний, але 90% його поломок у новачків пов’язані з неправильним обв’язуванням верхнього плеча. По-перше, бутстрепний конденсатор (між ніжками Vb та Vs) має бути найвищої якості — використовуйте танталовий або електроліт Low ESR паралельно з керамікою на 0.1 мкФ, інакше транзистор верхнього плеча не відкриється повністю і згорить від перегріву. По-друге, бутстрепний діод обов’язково має бути ультрашвидким (Ultrafast), наприклад HER107 або UF4007. Звичайний 1N4007 тут ставити категорично неможливо! І не забувайте про резистори в ланцюгу затвора (Gate resistors) для гасіння паразитних осциляцій.
