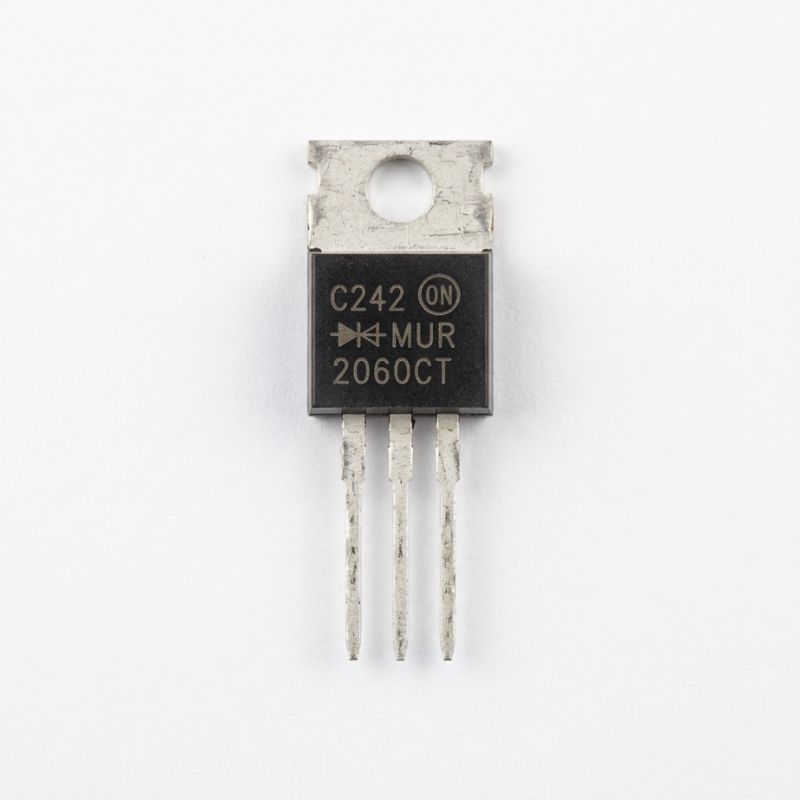

MUR2060CT діод випрямний 600V 20A

MUR2060CT діод випрямний 600V 20A

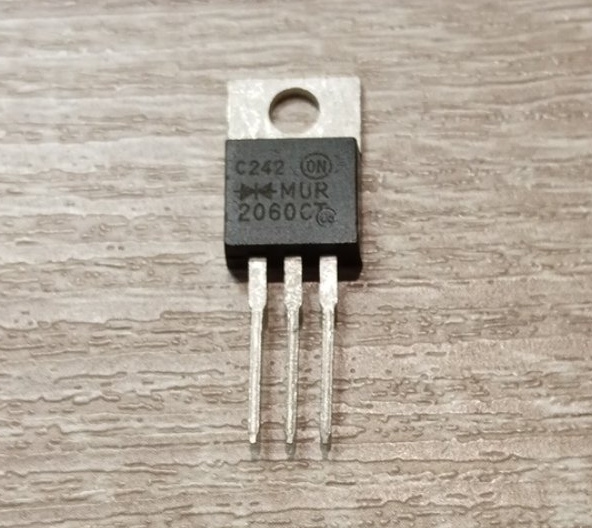

MUR2060CT — це потужний здвоєний епітаксіальний діод ультрашвидкого відновлення (Ultrafast Recovery Rectifier). У стандартному транзисторному корпусі TO-220AB розміщено відразу два незалежних напівпровідникових кристали, з’єднаних за схемою зі спільним катодом (Center Tap). Загальний робочий струм компонента становить 20 Ампер (по 10А на кожне «плече»), а максимальна зворотна напруга досягає 600 Вольт.

Завдяки надзвичайно малому часу зворотного відновлення (близько 50 наносекунд), ця мікросхема оптимізована для жорстких режимів роботи у високочастотних ланцюгах. Вона забезпечує мінімальні комутаційні втрати, що дозволяє значно підвищити ефективність (ККД) потужних імпульсних джерел живлення та знизити рівень паразитних нагрівань.

Основні технічні характеристики:

• Тип діода: Швидковідновлювальний (Ultrafast Rectifier).

• Схема з’єднання: Спільний катод (Center Tap / 3 виводи).

• Максимальний прямий струм (I_FAV): 20 А (загальний) / 10 А (на кожен діод).

• Максимальна зворотна напруга (V_RRM): 600 В.

• Час зворотного відновлення (t_rr): ~50 нс.

• Тип корпусу: TO-220AB (для наскрізного монтажу на радіатор).

Де найчастіше використовується:

• Зварювальні інвертори (схеми вихідних випрямлячів).

• Потужні імпульсні блоки живлення (SMPS) та комп’ютерні БЖ.

• Схеми корекції коефіцієнта потужності (PFC).

• Системи безперебійного живлення (UPS) та перетворювачі напруги DC-DC.

Порада від майстра: Зверніть увагу на суфікс “CT” (Center Tap) у маркуванні. Він означає, що середня (друга) ніжка — це загальний мінус (катод) для двох внутрішніх діодів, а перша і третя ніжки — це їхні плюси (аноди). Якщо за схемою вам потрібен просто один потужний діод на 20А, ви можете об’єднати (запаралелити) крайні ніжки. Дуже важливий нюанс монтажу: центральний вивід електрично з’єднаний з металевою підкладкою корпусу TO-220! Якщо ви кріпите MUR2060CT на загальний радіатор разом із транзисторами або іншими діодами, використання ізолюючої термопрокладки (слюди або силікону) та пластикової втулки для гвинта є обов’язковим, інакше ви отримаєте миттєве коротке замикання.
