MUR1520 Шотткі діод 200В 15А

MUR1520 Шотткі діод 200В 15А

MUR1520 — це потужний та надзвичайно швидкий напівпровідниковий діод (Ultra-Fast Recovery Rectifier). Завдяки малому часу зворотного відновлення (близько 35 наносекунд), цей компонент оптимізований для роботи у високочастотних ланцюгах, де він забезпечує мінімальні комутаційні втрати та високий загальний ККД системи. Пристрій розрахований на постійний прямий струм до 15 Ампер та зворотну напругу до 200 Вольт.

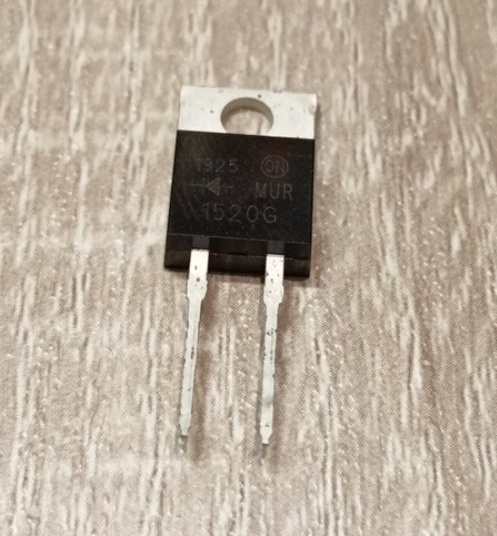

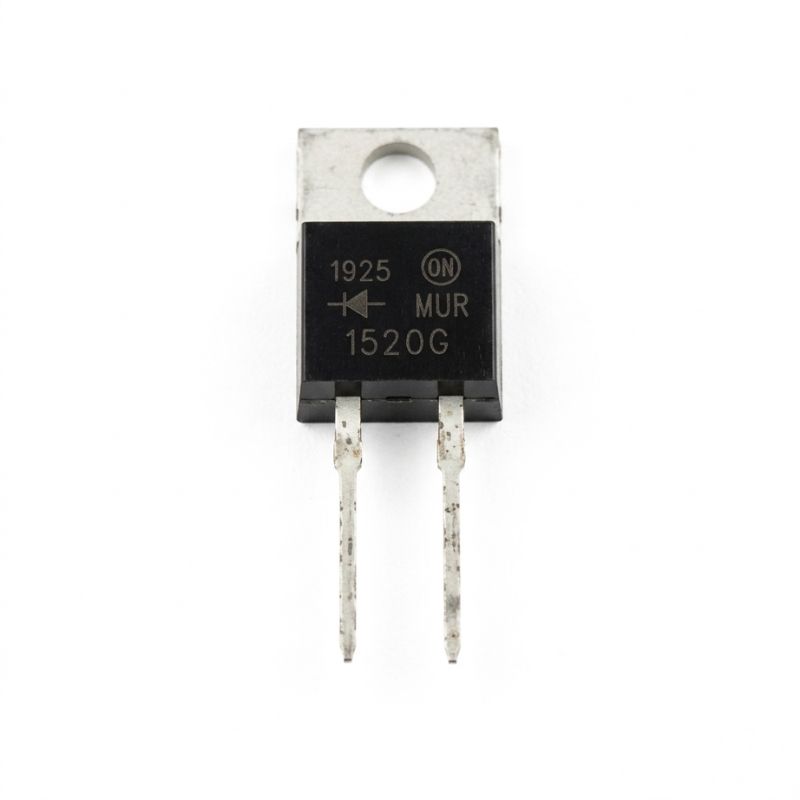

Компонент випускається у стандартному промисловому корпусі TO-220AC, який призначений для наскрізного монтажу на друковану плату та зручного кріплення до охолоджувального радіатора. Завдяки своїм характеристикам, MUR1520 є надійним рішенням для силової електроніки середньої потужності.

Основні технічні характеристики:

• Тип діода: Швидковідновлювальний (Ultra-Fast Rectifier).

• Максимальний прямий струм (I_FAV): 15 А.

• Максимальна зворотна напруга (V_RRM): 200 В.

• Час зворотного відновлення (t_rr): ~35 нс.

• Пряме падіння напруги (V_F): близько 1.05 В (при 15А).

• Тип корпусу: TO-220AC (2 виводи, під радіатор).

Де найчастіше використовується:

• Імпульсні блоки живлення (SMPS) комп’ютерів, телевізорів, аудіоапаратури.

• Вихідні випрямлячі у DC-DC перетворювачах напруги.

• Системи керування електродвигунами (як вільний / freewheeling діод).

• Демпферні (снабберні) кола для захисту транзисторів в інверторах.

Порада від майстра: Дуже часто в інтернет-магазинах та серед майстрів MUR1520 помилково називають «діодом Шотткі» через його високу швидкість перемикання. Але технічно це кремнієвий епітаксіальний діод ультрашвидкого відновлення (Ultrafast). Діоди Шотткі на 200В існують, але зустрічаються рідко і мають значно більші струми витоку. Тому, якщо за схемою вам потрібен саме Ultrafast на 200В, MUR1520 підійде ідеально. Під час монтажу пам’ятайте: металева підкладка корпусу TO-220 електрично з’єднана з катодом. Щоб уникнути короткого замикання при кріпленні на загальний радіатор, обов’язково використовуйте теплопровідну ізоляційну прокладку (слюду, силікон) та пластикову втулку для гвинта.
