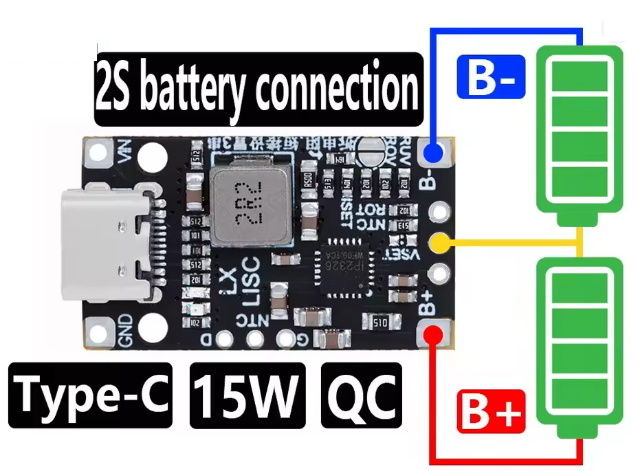

Модуль IP2326 контролер заряду 8.4В 2A Li-ion акумуляторів 2S Type-C QC 15W

Модуль IP2326 контролер заряду 8.4В 2A Li-ion акумуляторів 2S Type-C QC 15W

Сучасний модуль безперебійного живлення (UPS) з функцією підвищення напруги, розроблений спеціально для створення резервних джерел живлення для роутерів, модемів та іншої електроніки. Це не просто звичайний тригер чи перетворювач — плата оснащена розумним контролером, який фізично розпізнає наявність підключеного акумулятора.

Важлива особливість роботи: Напруга на вихід модуля не подається, якщо акумулятор не підключений! Використовувати плату просто як перехідник від блоку живлення до роутера (без АКБ) неможливо. Модуль гарантує безпечну роботу лише в повноцінному ланцюгу з літій-іонним акумулятором 3.7V.

Завдяки підтримці протоколів швидкої зарядки (Quick Charge) на вході Type-C, плата здатна приймати напругу від 5V до 12V. Вбудований підвищувальний перетворювач (Boost) стабільно видає на підключений пристрій до 8.4V зі струмом до 2А.

Основні технічні характеристики:

• Вхід (Input): USB Type-C із підтримкою QC (5V – 12V)

• Акумулятор: Підтримка Li-ion / Li-Po елементів з номіналом 3.7V

• Вихід (Output): Максимум 8.4V (струм до 2А) — працює виключно з підключеним АКБ

• Захист: Інтелектуальне визначення батареї, захист від перезаряду та перерозряду

Робота LED-індикації:

• Червоний LED: Завжди світиться (індикація наявності живлення).

• Синій LED (світиться постійно): Відбувається процес заряджання акумулятора.

• Синій LED (вимкнений): Акумулятор повністю заряджений.

• Синій LED (блимає): Виявлено несправність (помилка підключення, відсутність або пошкодження АКБ).

Де найчастіше використовується: Збирання саморобних міні-UPS для безперебійного живлення інтернет-роутерів, терміналів ONU, камер відеоспостереження та систем розумного дому під час блекаутів.
