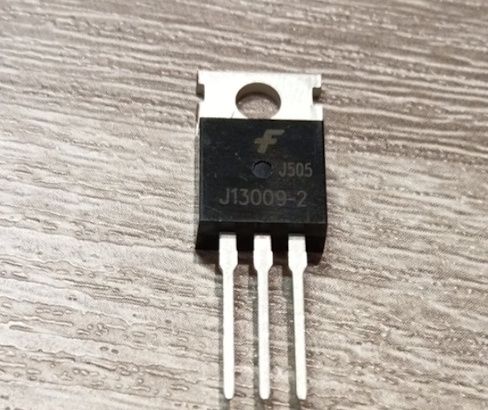

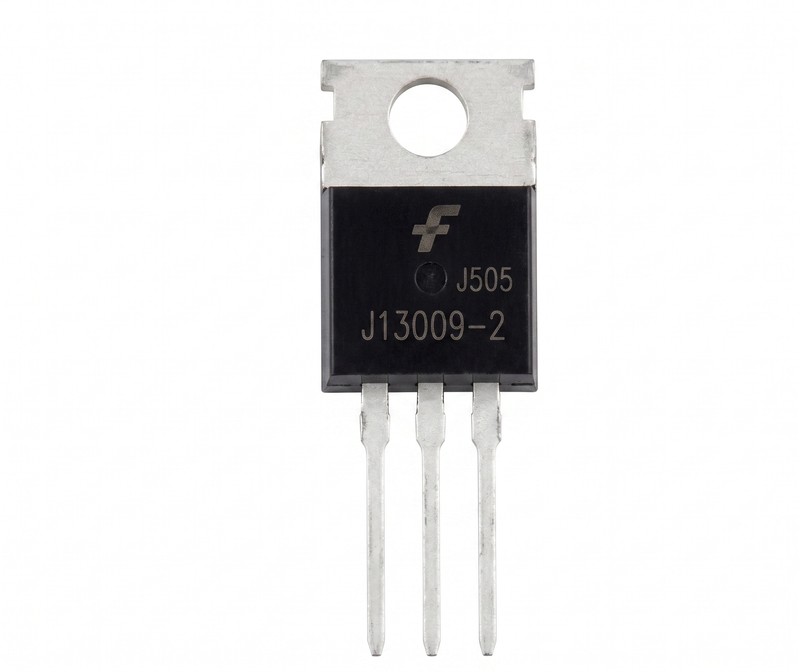

MJE13009 (J13009-2) NPN транзистор 12A 400V TO-220, силовий біполярний транзистор Fairchild для імпульсних блоків живлення та інверторів

MJE13009 (J13009-2) NPN транзистор 12A 400V TO-220, силовий біполярний транзистор Fairchild для імпульсних блоків живлення та інве

Високовольтний біполярний транзистор серії 13009 (структура NPN) — це надійний та надзвичайно популярний напівпровідниковий прилад, розроблений для роботи в потужних високочастотних імпульсних схемах. Завдяки здатності витримувати пікову напругу до 700 В та комутувати струми до 12 А, він є базовим компонентом для ремонту та проєктування силової електроніки середньої потужності.

Транзистор оптимізований для роботи у ключовому режимі з високими швидкостями перемикання (гранична частота до 9 МГц). Його конструкція дозволяє розсіювати до 100 Вт теплової потужності (за умови використання відповідного радіатора). Компонент найчастіше випускається в корпусах TO-220 або TO-247.

Основні технічні характеристики:

• Структура транзистора: NPN (біполярний).

• Гранична напруга колектор-база (Vcbo): 700 В.

• Гранична напруга колектор-емітер (Vceo): 400 В.

• Максимальний струм колектора (Ic): 12 А.

• Максимальна розсіювана потужність (Pd): 100 Вт.

• Коефіцієнт передачі струму (hFE): ~10.

• Гранична частота: до 9 МГц.

Де найчастіше використовується:

• Ремонт комп’ютерних імпульсних блоків живлення (форм-фактор ATX).

• Електронні баласти для люмінесцентних та газорозрядних ламп.

• Зварювальні інвертори (у колах керування або допоміжних БЖ).

• Імпульсні мережеві адаптери, зарядні пристрої та перетворювачі напруги.

Порада від майстра: Цей транзистор є силовим “ключем”, але має специфіку — досить низький коефіцієнт підсилення (hFE близько 10). Це означає, що для того, щоб пропустити через нього струм у 10 Ампер, вам потрібно «вдути» в його базу керуючий струм близько 1 Ампера! Тому при ремонті блоків живлення, якщо 13009 згорів, обов’язково ретельно перевіряйте його базову обв’язку (діоди, малопотужні транзистори розкачки та резистори). І пам’ятайте: заявлені 100 Вт розсіюваної потужності досяжні лише за умови ідеального притискання до масивного радіатора через свіжу термопасту.
