Кнопка KCD4 30А 220В перемикач клавішний з підсвіткою 4 контакти

Кнопка KCD4 30А 220В перемикач клавішний з підсвіткою 4 контакти

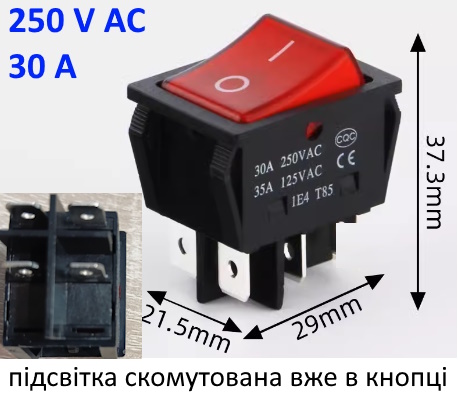

Силовий клавішний (рокерний) перемикач моделі KCD4-201 — це масивний та надійний електромеханічний компонент, розроблений спеціально для комутації кіл змінного струму з високими навантаженнями. Деталь оснащена 4 контактами (схема DPST — Double Pole Single Throw), що дозволяє одночасно розривати обидві лінії живлення (і фазу, і нуль). Це гарантує максимальний рівень електробезпеки при повному відключенні під’єднаного приладу від мережі.

Перемикач розрахований на екстремальні для свого класу струми — до 30 Ампер при напрузі 250 Вольт. Кнопка виконана у великому прямокутному корпусі для панельного (врізного) монтажу на пластикові засувки. Широка клавіша оснащена вбудованою неоновою або світлодіодною підсвіткою, яка сигналізує про подачу напруги на навантаження.

Основні технічні характеристики:

• Модель/Форм-фактор: KCD4-201 (широкий прямокутний).

• Схема перемикання: ON-OFF (2 позиції, з фіксацією).

• Кількість контактів: 4 (4-pin, ножові клеми 6.3 мм).

• Номінальна робоча напруга: 250V AC.

• Максимальний струм: 30A.

• Індикація: Вбудована підсвітка клавіші.

• Призначення: Комутація потужних промислових та побутових приладів.

Де найчастіше використовується:

• Ремонт та виробництво зварювальних апаратів.

• Керування живленням у потужних обігрівачах, теплових гарматах та бойлерах.

• Промислові станки, компресори та насосні станції.

• Великі джерела безперебійного живлення (ДБЖ) та мережеві фільтри.

Порада від майстра: Перемикач із заявленим струмом 30А здатен комутувати навантаження потужністю до 6-6.5 кВт, але тут є величезний «підводний камінь». Найчастіше такі кнопки плавляться не через перевищення струму всередині механізму, а через поганий контакт на самих ніжках! Для підключення до цієї кнопки потрібно використовувати виключно якісні ножові клеми (Faston) на 6.3 мм, які мають бути туго обтиснуті спеціальним інструментом (крімпером) на товстому мідному дроті. Якщо клема бовтається на ніжці — контакт почне іскрити, грітися, і корпус перемикача розплавиться за 10 хвилин роботи бойлера. Щодо підсвітки: щоб вона працювала коректно (світилася лише в положенні ON), живлення від розетки потрібно подавати на одну пару контактів (зазвичай крайні з одного боку), а навантаження знімати з протилежної пари.
