Мережевий роз’єм AC-04 гніздо живлення IEC C14 250В 10А на панель

Мережевий роз’єм AC-04 гніздо живлення IEC C14 250В 10А на панель

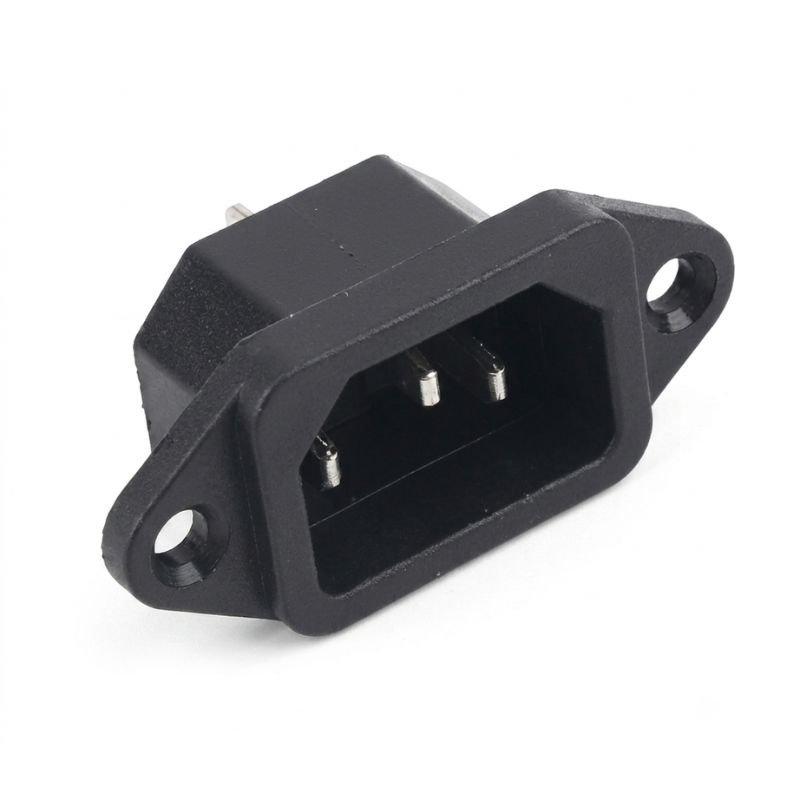

Мережевий роз’єм AC-04 (стандарт IEC C14) — це класичне та надійне гніздо для підключення електронного та електротехнічного обладнання до мережі 220В за допомогою стандартного комп’ютерного кабелю (типу IEC C13). Корпус роз’єму виготовлений із міцного термостійкого пластику, що забезпечує довговічність та безпеку експлуатації.

Роз’єм призначений для врізного монтажу на панель приладу та надійно фіксується за допомогою двох гвинтів (або гвинтів із гайками), що виключає його випадкове виривання при частому підключенні/відключенні кабелю. Зі зворотного боку розташовані три контакти: фаза (L), нуль (N) та заземлення (PE), які призначені для підключення внутрішньої проводки приладу методом пайки.

Основні технічні характеристики:

• Тип роз’єму: Мережеве гніздо живлення (штекер на панель).

• Стандарт: IEC 320 C14 (підходить для кабелів C13).

• Модель: AC-04.

• Номінальна напруга: 110 – 250 В (AC – змінний струм).

• Максимальний струм: 10 А.

• Кількість контактів: 3 (L, N, PE).

• Тип монтажу: На панель (врізний), кріплення під два гвинти.

• Підключення проводів: Під пайку.

Де найчастіше використовується:

• Комп’ютерні блоки живлення (АТХ) та серверну апаратуру.

• Джерела безперебійного живлення (ДБЖ / UPS) та стабілізатори напруги.

• Лабораторні блоки живлення, вимірювальні прилади та медична техніка.

• Збирання саморобних електронних проєктів (підсилювачі звуку, зарядні станції, ЧПУ-станки).

Порада від майстра: Оскільки контакти цього роз’єму призначені під пайку, пам’ятайте про важливе правило: паяти товсті мережеві дроти до таких клем потрібно швидко і добре прогрітим паяльником (бажано потужністю від 60 Вт). Якщо довго гріти контакт слабким паяльником, термостійкий пластик корпусу може розплавитися, і контакт зміститься або розхитається. Також пам’ятайте про безпеку при роботі з 220В: після припаювання дротів обов’язково ізолюйте кожен контакт термоусаджувальною трубкою. І ніколи не ігноруйте центральний контакт заземлення (PE) — якщо ваш пристрій має металевий корпус, обов’язково з’єднайте його з цим контактом для захисту від ураження струмом.
