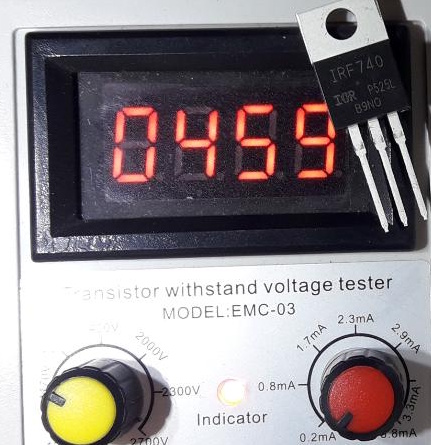

irf740 транзистор MOSFET TO-220

IRF740 транзистор MOSFET TO-220

IRF740 — це класичний, надійний та надзвичайно поширений N-канальний потужний польовий транзистор (MOSFET). Завдяки здатності витримувати напругу до 400 Вольт та струм до 10 Ампер, він є одним із найпопулярніших компонентів для конструювання та ремонту високовольтної силової електроніки. Виконаний у стандартному вивідному корпусі TO-220, який дозволяє легко закріпити транзистор на радіаторі для ефективного відведення тепла.

Цей компонент відрізняється високою швидкістю перемикання, що робить його чудовим вибором для роботи в імпульсних схемах перетворення енергії.

Основні технічні характеристики:

• Тип транзистора: N-канальний (MOSFET).

• Максимальна напруга стік-витік (Vdss): 400V.

• Максимальний струм стоку (Id): 10A (при 25°C).

• Опір відкритого каналу (Rds(on)): 0.55 Ом.

• Максимальна потужність розсіювання (Pd): 125 Вт.

• Тип корпусу: TO-220 (вивідний монтаж).

Де найчастіше використовується:

• Ремонт та конструювання імпульсних блоків живлення (SMPS).

• Електронні баласти для систем освітлення.

• Контролери керування електродвигунами постійного та змінного струму.

• Аматорські високовольтні проєкти (генератори високої напруги, котушки Тесли, невеликі індукційні нагрівачі).

Порада від майстра: Оскільки IRF740 розрахований на високу напругу, його опір відкритого каналу (0.55 Ом) є досить відчутним. При струмах, близьких до номінальних, транзистор буде сильно грітися. Обов’язково використовуйте алюмінієвий радіатор! Пам’ятайте, що металева підкладка корпусу (фланець) фізично з’єднана з середнім виводом (Стоком). Якщо ви встановлюєте кілька таких транзисторів на один загальний радіатор, їх необхідно електрично ізолювати один від одного за допомогою слюдяних або силіконових прокладок та діелектричних шайб під гвинт. Для надійного та швидкого перемикання на високих частотах керуйте затвором через спеціалізований драйвер (наприклад, IR2110 або IR2153).
