Гніздо USB Type-C SMD 16P мама роз’єм для монтажу на плату PCB

Гніздо USB Type-C SMD 16P мама роз’єм для монтажу на плату PCB

Роз’єм USB Type-C Female (гніздо) на 16 контактів — це сучасний, компактний та надійний конектор для поверхневого монтажу (SMD) на друковану плату (PCB). Версія на 16 пінів є оптимальним рішенням для розробки та ремонту електроніки: вона значно простіша в пайці, ніж повна 24-контактна версія, але при цьому зберігає повну підтримку передачі даних (за стандартом USB 2.0) та можливість швидкої зарядки.

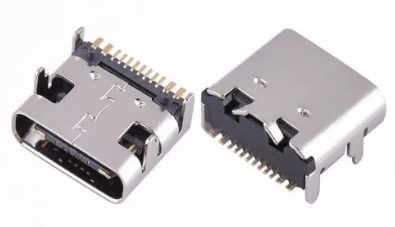

Гніздо має міцний металевий корпус із чотирма ніжками (Through-hole) для надійної механічної фіксації на платі через наскрізні отвори, що захищає контакти від відриву при частому підключенні кабелю. 16 SMD-контактів розташовані в один ряд, що робить цей роз’єм чудовим вибором для модернізації старих пристроїв (заміна Micro-USB на Type-C) та створення власних проєктів (DIY).

Основні технічні характеристики:

• Тип роз’єму: USB Type-C 2.0 (мама / Female / гніздо).

• Кількість контактів: 16 pin (SMD монтаж).

• Тип фіксації корпусу: 4 ніжки під наскрізний монтаж (THT) для посилення.

• Матеріал контактів: Мідний сплав (луджений).

• Номінальний струм: до 3 А (підтримує протоколи швидкої зарядки).

• Призначення: Для ремонту, макетування та виробництва електроніки.

Де найчастіше використовується:

• Перехід зі старого Micro-USB або Mini-USB на сучасний Type-C в електроніці.

• Ремонт Bluetooth-колонок, навушників, ліхтариків та електронних сигарет.

• Створення власних плат живлення, Power Bank та зарядних пристроїв.

• Інтеграція в проєкти на базі Arduino, ESP32 та Raspberry Pi.

Порада від майстра: Найпоширеніша проблема при переході на Type-C — пристрій відмовляється заряджатися від «розумних» блоків живлення (з технологією Power Delivery). Якщо ви просто припаяєте контакти VBUS (+) і GND (-), зарядка від звичайного USB-порту комп’ютера піде, а от потужний блок PD навіть не подасть напругу! Щоб блок живлення «побачив» ваш пристрій, обов’язково встановіть два стягуючі резистори номіналом 5.1 кОм між контактами CC1 і GND, а також CC2 і GND. Також пам’ятайте: 16 контактів розташовані дуже щільно, тому використовуйте якісний флюс-гель і паяйте мікрохвилею або тонким жалом, щоб уникнути короткого замикання.
