Micro USB гніздо (мама) 5 pin SMD на плату, роз’єм зарядки для телефонів та повербанків

Micro USB гніздо (мама) 5 pin SMD на плату, роз’єм зарядки для телефонів та повербанків

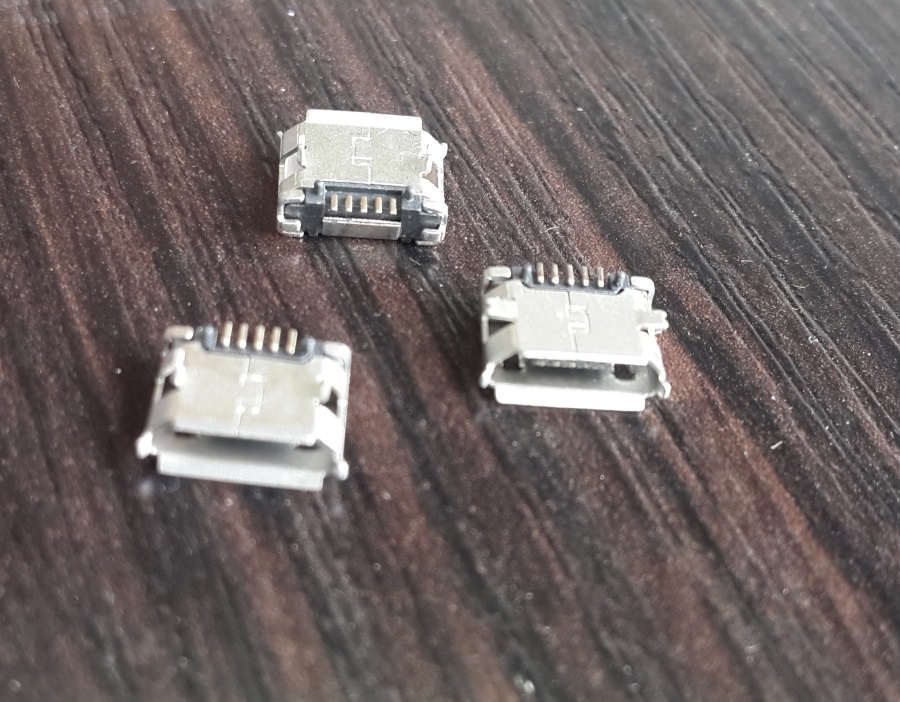

Гніздо стандарту Micro USB (Female / мама) — це найпопулярніший та найбільш затребуваний компонент для ремонту портативної електроніки. Цей 5-контактний роз’єм призначений для поверхневого монтажу (SMD) безпосередньо на друковану плату (PCB). Він універсально підходить для заміни зламаних, розхитаних або окислених гнізд зарядки в переважній більшості гаджетів минулих поколінь, а також у сучасних бюджетних пристроях.

Роз’єм має міцний металевий корпус із фіксуючими ніжками, які припаюються до плати для забезпечення надійного механічного утримання. П’ять внутрішніх SMD-контактів (VCC, D-, D+, ID, GND) виведені в один ряд із тильного боку для зручного лудіння та пайки. Деталь підтримує стандартні струми зарядки (до 2-2.5А) та повноцінну передачу даних.

Основні технічні характеристики:

• Тип роз’єму: Micro USB 2.0 Type-B (гніздо / Female).

• Кількість контактів: 5 pin.

• Тип монтажу: SMD (поверхневий монтаж контактів на плату).

• Матеріал контактів: Мідний сплав із захисним покриттям (луджений).

• Матеріал корпусу: Нержавіюча сталь / латунь.

• Призначення: Зарядка пристроїв та передача даних (синхронізація).

Де найчастіше використовується:

• Ремонт мобільних телефонів, смартфонів та планшетів (заміна розбитого гнізда).

• Відновлення зарядки у портативних акумуляторах (Power Bank).

• Ремонт Bluetooth-колонок, бездротових навушників, електронних книг та ліхтариків.

• Створення власних радіоаматорських проєктів (DIY) та макетування.

Порада від майстра: Головна причина поломки таких гнізд — механічне виривання кабелю користувачем. Коли будете впаювати новий роз’єм, не обмежуйтесь лише пайкою п’яти інформаційних контактів! Обов’язково додайте щедру краплю олова (з хорошим флюсом) на всі чотири бічні “ніжки” металевого корпусу і добре прогрійте їх, щоб припій протік в отвори плати. Це створить надійний “якір”, і роз’єм триматиметься набагато міцніше за заводський варіант. А для пайки 5 дрібних контактів використовуйте мікрохвилю або жало типу “топірець”, щоб не наробити коротких замикань між ніжками.
