Гніздо 320D (PJ-320D) 3.5мм SMD аудіо роз’єм

Гніздо 320D (PJ-320D) 3.5мм SMD аудіо роз’єм

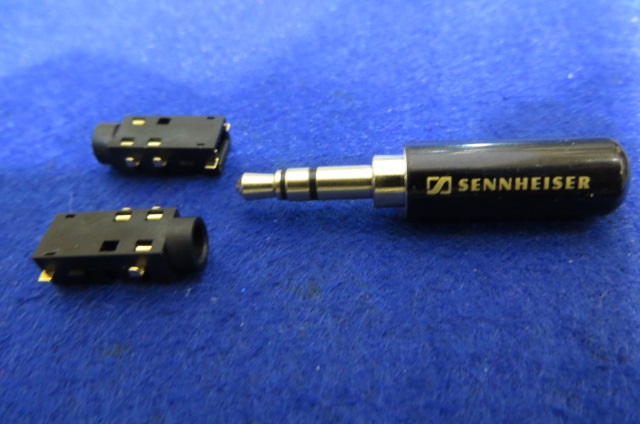

Аудіороз’єм 3.5 мм моделі PJ-320D — це високоякісне компактне гніздо стандарту mini-jack, призначене для поверхневого монтажу (SMD) на друковану плату. Цей конектор використовується для передачі аналогового аудіосигналу та широко застосовується в сучасній портативній електроніці, де кожен міліметр простору має значення.

Гніздо має 4 контакти, що дозволяє використовувати його як для виведення стереозвуку, так і для підключення гарнітур з мікрофоном. Деталь виготовлена з термостійкого пластику та оснащена пружними металевими контактами, які забезпечують надійну фіксацію штекера та чисту передачу звуку без перешкод і хрускоту.

Основні технічні характеристики:

• Тип роз’єму: Аудіо гніздо (mini-jack 3.5 мм).

• Модель: PJ-320D (320D).

• Тип монтажу: SMD (поверхневий монтаж на плату).

• Кількість контактів: 4 pin.

• Матеріал корпусу: Термопластик.

• Матеріал контактів: Мідний сплав із захисним покриттям.

Де найчастіше використовується:

• Ремонт Bluetooth-колонок, портативних плеєрів та радіоприймачів.

• Заміна аудіороз’ємів у планшетах, смартфонах та електронних книгах.

• Створення компактних авторських аудіо-проєктів (підсилювачів для навушників).

• Проєктування плат для мікроконтролерів (Arduino, ESP32) з виводом звуку.

Порада від майстра: Монтаж SMD-роз’ємів із пластиковим корпусом вимагає акуратності. Якщо ви будете паяти це гніздо звичайним паяльником і довго триматимете жало на контактних площадках, внутрішній пластик розплавиться, контакти змістяться, і штекер більше не фіксуватиметься. Використовуйте якісний флюс-гель та припій із низькою температурою плавлення. Температура паяльника не повинна перевищувати 300–320°C, а час дотику жала до контакту має бути не більше 1-2 секунд. Якщо у вас є термофен — використовуйте паяльну пасту та нижній підігрів плати для ідеального результату.
