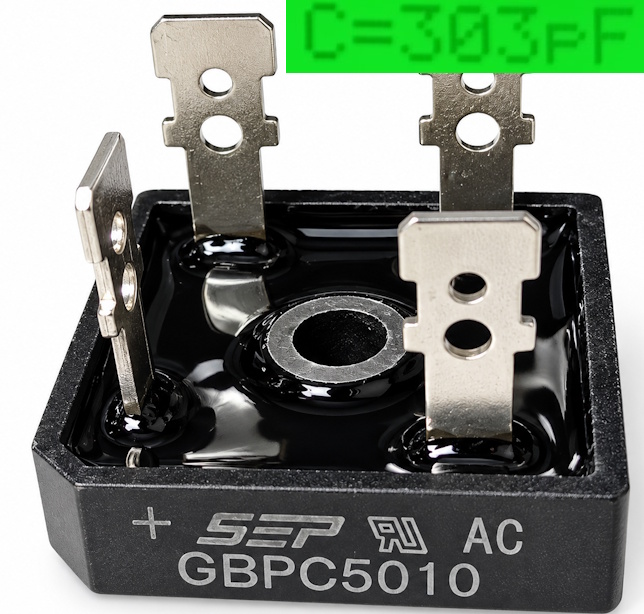

GBPC5010 ( кращий аналог kbpc5010 )

GBPC5010 (KBPC5010) 50A 1000V однофазний діодний міст

GBPC5010 (аналог KBPC5010) — це потужний однофазний випрямний діодний міст, призначений для перетворення змінного струму (AC) у постійний (DC). Цей силовий компонент здатен витримувати колосальні навантаження: максимальний прямий струм становить 50 Ампер, а зворотна напруга досягає 1000 Вольт.

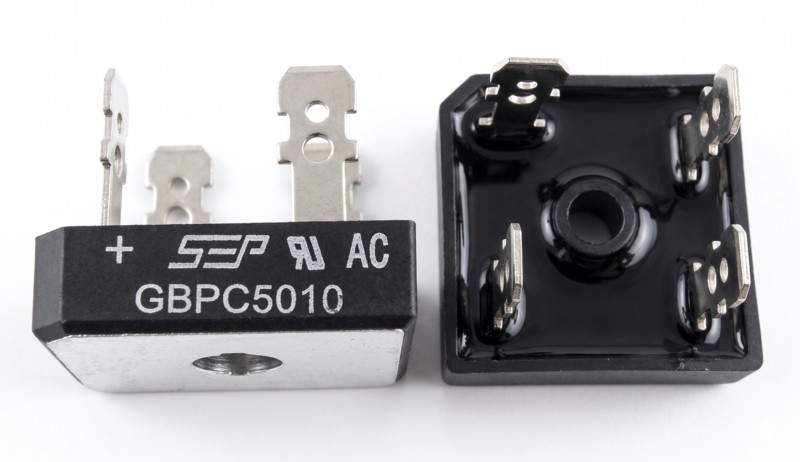

Діодний міст виконаний у міцному квадратному металевому корпусі. Така конструкція не лише захищає внутрішні кристали від механічних пошкоджень, але й, що найголовніше, слугує ефективною платформою для відведення тепла. Для підключення дротів передбачені зручні клеми ножового типу (Faston), що дозволяє використовувати роз’єми без обов’язкового паяння.

Основні технічні характеристики:

• Модель: GBPC5010 (сумісність з KBPC5010).

• Тип: Однофазний діодний міст.

• Максимальний прямий струм: 50 А.

• Максимальна зворотна напруга: 1000 В.

• Матеріал корпусу: Метал (з отвором для кріплення).

• Підключення: Клеми 6.3 мм (під пайку або обжимні наконечники).

Де найчастіше використовується:

• Конструювання та ремонт потужних автомобільних зарядних пристроїв та пуско-зарядних станцій.

• Випрямлення струму у зварювальних апаратах та інверторах.

• Промислові блоки живлення, системи автоматики та керування електродвигунами постійного струму.

• Саморобні вітрогенератори та системи альтернативної енергетики.

Порада від майстра: Найпоширеніша помилка новачків при роботі з цим мостом — використання його без охолодження. При струмі 50А падіння напруги на діодах становить близько 1.1-1.2 Вольта, що означає виділення понад 50 Вт чистого тепла! Без масивного алюмінієвого радіатора міст згорить за лічені хвилини. Обов’язково наносьте тонкий шар термопасти між металевим дном корпусу та радіатором. Що стосується підключення: клеми, позначені символом хвилі “~” — це вхід змінного струму (полярність не має значення), а клеми “+” та “-” — це вихід постійного струму
