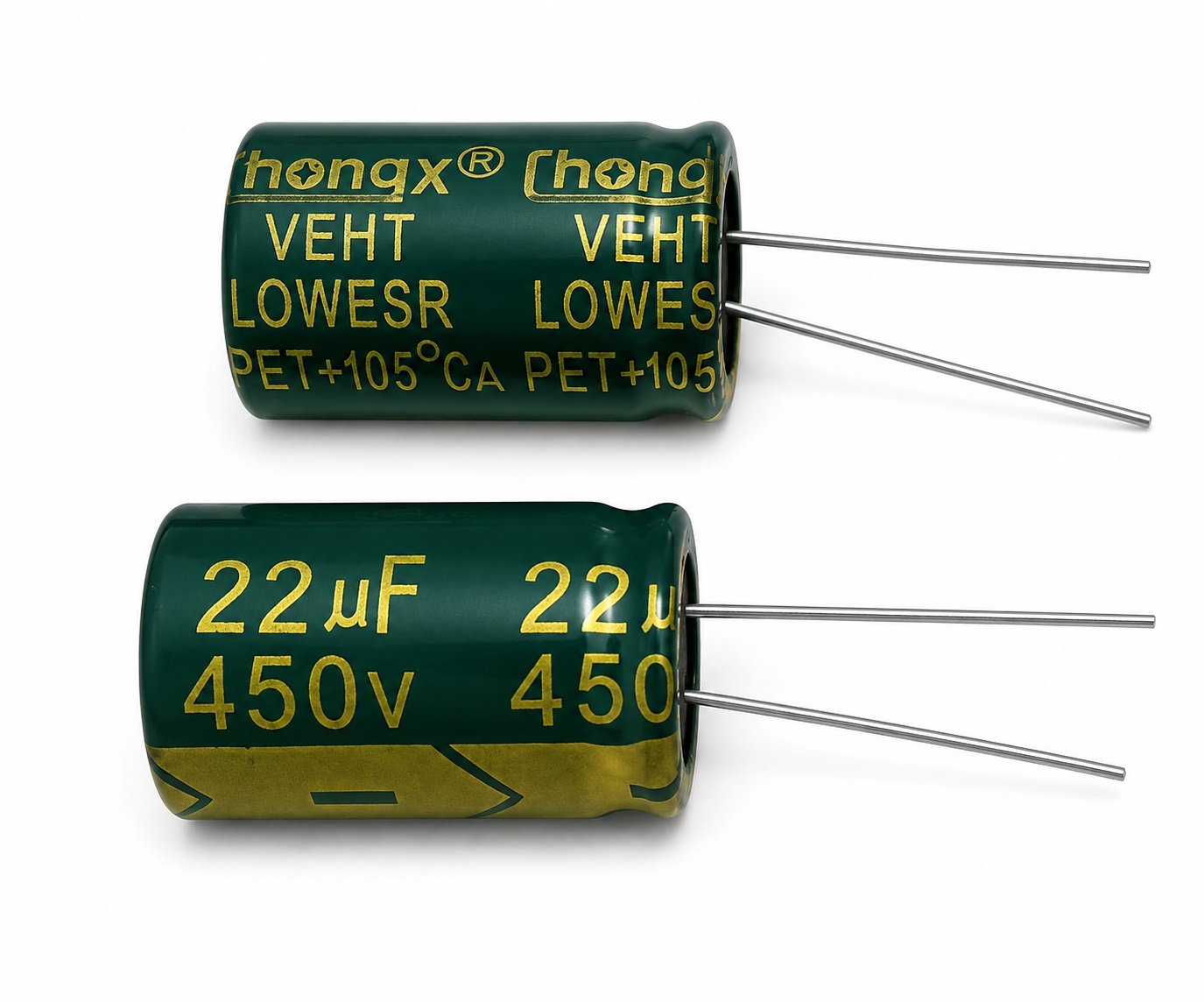

Конденсатор 22 мкФ 400В електролітичний, радіальний (22uF 400V)

Конденсатор 22 мкФ 400В електролітичний, радіальний (22uF 400V)

Електролітичний конденсатор 22 мкФ 400В — це високовольтний радіоелектронний компонент, який є невід’ємною частиною первинних (вхідних) ланцюгів у малопотужних імпульсних блоках живлення. Його головна задача — згладжування пульсацій випрямленої мережевої напруги після діодного моста та накопичення енергії для стабільної роботи генератора блоку живлення.

Компонент має номінальну ємність 22 мкФ і розрахований на безпечну роботу з напругою до 400 Вольт. Такий високий запас робочої напруги є обов’язковим стандартом для пристроїв, що підключаються безпосередньо до побутової мережі 220В (де амплітудна напруга сягає близько 310В). Конденсатор виконаний у класичному алюмінієвому циліндричному корпусі з радіальним розташуванням виводів (ніжки з одного боку), що робить його зручним для вертикального монтажу на друкованих платах.

Основні технічні характеристики:

• Тип компонента: Електролітичний конденсатор (радіальний).

• Номінальна ємність: 22 мкФ (uF).

• Гранична робоча напруга: 400 В (V).

• Тип діелектрика: Оксидний шар (електроліт).

• Тип монтажу: Вивідний (DIP, в отвори на платі).

• Полярність: Полярний (обов’язкове дотримання «+» та «-»).

Де найчастіше використовується:

• Драйвери живлення для LED-ламп, прожекторів та світлодіодних панелей.

• Мережеві зарядні пристрої для смартфонів та планшетів.

• Малопотужні блоки живлення для роутерів, модемів та ТВ-приставок.

• Плати керування побутовою технікою (пральні машини, мікрохвильовки).

Порада від майстра: Будьте дуже обережні при ремонті блоків живлення, навіть таких маленьких як зарядка від телефону! Цей конденсатор на 400В може тримати в собі небезпечний заряд ще кілька хвилин після того, як ви витягнули пристрій з розетки. Якщо ви випадково торкнетеся його виводів пальцями або замкнете їх жалом паяльника, отримаєте болісний удар струмом або спалите доріжки на платі. Перед випаюванням обов’язково розрядіть його, замкнувши ніжки через резистор 1-2 кОм. І завжди дотримуйтесь полярності при встановленні нової деталі (світла смуга на корпусі — це мінус).
