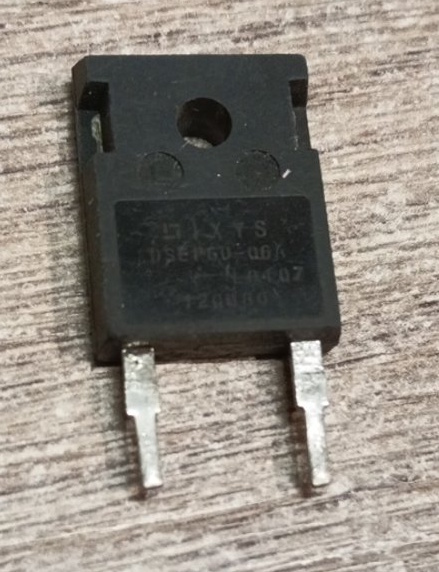

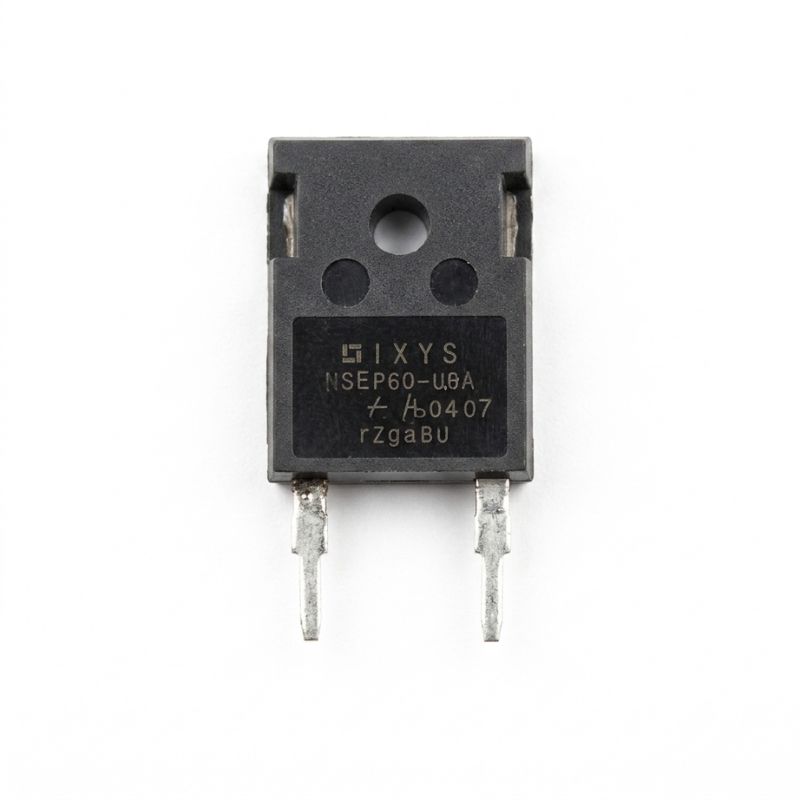

DSEI60-06A 600V60A швидковідновлювальний діод IXYS TO-247

DSEI60-06A 600V60A швидковідновлювальний діод IXYS TO-247

DSEI60-06A — це потужний швидковідновлювальний епітаксіальний діод (FRED) від провідного виробника силової електроніки IXYS. На відміну від звичайних випрямних діодів, ця модель оптимізована для роботи на високих частотах. Вона відрізняється надзвичайно малим часом зворотного відновлення та характеристикою “м’якого” відновлення (soft recovery). Це дозволяє суттєво знизити комутаційні втрати, зменшити електромагнітні перешкоди (EMI) та забезпечити високу ефективність у схемах із високою частотою перемикань.

Компонент здатний тривалий час витримувати прямий струм до 60 Ампер та зворотну напругу до 600 Вольт. Корпус TO-247 призначений для наскрізного монтажу (Through Hole) та надійної фіксації на охолоджуючому радіаторі, що є критично важливим для стабільної роботи при максимальних навантаженнях.

Основні технічні характеристики:

• Тип діода: Швидковідновлювальний епітаксіальний (FRED – Fast Recovery Epitaxial Diode).

• Максимальний прямий струм (I_FAV): 60 А.

• Максимальна зворотна напруга (V_RRM): 600 В.

• Час зворотного відновлення (t_rr): ~35 нс (дуже швидкий).

• Виробник: IXYS.

• Тип корпусу: TO-247 (вивідний, для монтажу на радіатор).

Де найчастіше використовується:

• Високочастотні імпульсні блоки живлення (SMPS) великої потужності.

• Схеми корекції коефіцієнта потужності (PFC).

• Зварювальні інвертори та приводи керування двигунами.

• Демпферні (снабберні) кола для захисту потужних IGBT та MOSFET транзисторів.

Порада від майстра: Зверніть особливу увагу на сферу застосування: це не звичайний мережевий випрямляч (як, наприклад, діоди серії DLA), а саме швидковідновлювальний діод. Якщо у високочастотному інверторі або схемі PFC вийде з ладу такий діод, його не можна замінювати на звичайний низькочастотний аналог, навіть якщо він підходить за струмом і напругою (звичайний миттєво згорить через величезні динамічні втрати). При монтажі пам’ятайте, що металева підкладка корпусу TO-247 електрично з’єднана з катодом. При встановленні на загальний радіатор обов’язково використовуйте ізолюючу термопрокладку та пластикову втулку під гвинт.
