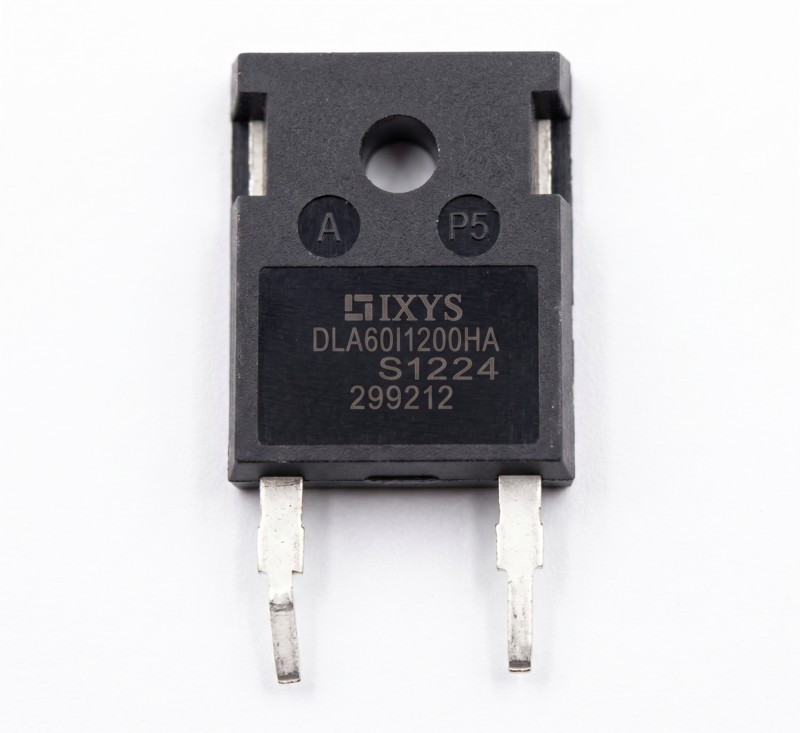

DLA60I1200HA 60A 1200V випрямний діод IXYS TO-247

DLA60I1200HA 60A 1200V випрямний діод IXYS TO-247

DLA60I1200HA — це потужний випрямний діод промислового класу від всесвітньо відомого виробника напівпровідників IXYS. Компонент розрахований на тривалу роботу з високими струмами (до 60 Ампер) та високою зворотною напругою (до 1200 Вольт), що робить його ідеальним та надійним рішенням для силових кіл. Завдяки низькому падінню напруги у прямому напрямку, мікросхема мінімізує енергетичні втрати під час перетворення струму. Корпус TO-247 забезпечує відмінну теплопровідність і має зручний отвір для кріплення на радіатор.

Основні технічні характеристики:

• Тип діода: Випрямний (Standard Rectifier).

• Максимальний прямий струм (I_FAV): 60 А.

• Максимальна зворотна напруга (V_RRM): 1200 В.

• Падіння напруги в прямому напрямку (V_F): ~1.2 В (при номінальному струмі).

• Виробник: IXYS.

• Тип корпусу: TO-247 (вивідний, для монтажу на радіатор).

Де найчастіше використовується:

• Вхідні випрямні мости для зварювальних апаратів (інверторів).

• Потужні промислові та лабораторні блоки живлення.

• Перетворювачі напруги, ДБЖ (UPS) та зарядні станції високої ємності.

• Приводи керування потужними електродвигунами.

Порада від майстра: Діод розрахований на величезний струм 60А, але не ігноруйте закони фізики. При максимальному навантаженні падіння напруги складе близько 1.2В, що означає виділення понад 70 Вт чистого тепла на самому кристалі! Експлуатація такого компонента без масивного алюмінієвого радіатора призведе до його руйнування за лічені секунди. Обов’язково використовуйте якісну термопасту. Крім того, металева підкладка корпусу TO-247 електрично з’єднана з катодом (середнім виводом). Якщо ви встановлюєте кілька діодів на один загальний радіатор, обов’язково використовуйте теплопровідні ізоляційні прокладки (наприклад, слюду або кераміку) та пластикові ізолюючі втулки для гвинтів, щоб уникнути короткого замикання.
