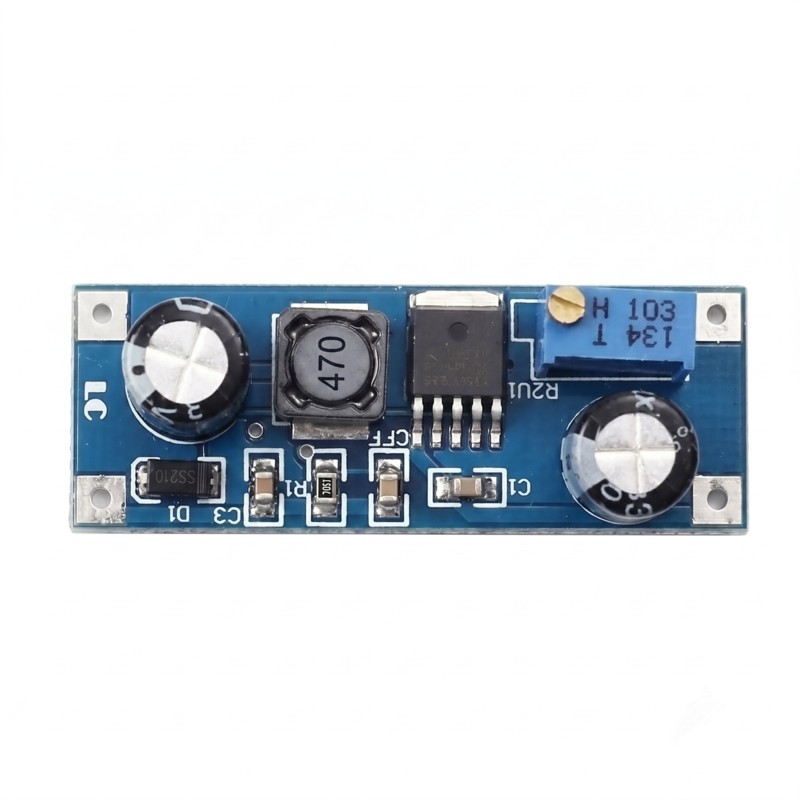

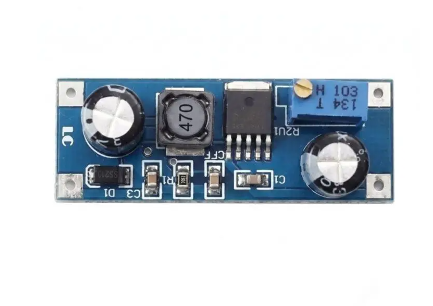

Понижуючий перетворювач XL7015 DC-DC 0.8A до 80V

Понижуючий перетворювач XL7015 DC-DC 0.8A до 80V

Компактний та надійний знижувальний (Step-Down) DC-DC перетворювач на базі мікросхеми XL7015. Головна перевага та унікальна особливість цього модуля — підтримка надзвичайно високої вхідної напруги (аж до 80В постійного струму). Там, де стандартні модулі (на кшталт LM2596 або XL4015) миттєво згорять від перенапруги, XL7015 продовжує стабільно працювати.

Це робить його ідеальним рішенням для специфічних проєктів, де потрібно підключити малопотужну електроніку до високовольтних акумуляторів або нестандартних джерел живлення.

Основні сфери застосування:

• Електротранспорт: живлення фар, поворотників, сигналізацій або USB-зарядок від акумуляторів електровелосипедів, самокатів та скутерів (на 36В, 48В, 60В або 72В).

• Системи альтернативної енергетики (сонячні панелі, вітрогенератори).

• Промислове обладнання та телекомунікаційні системи з високою напругою на шині живлення.

Технічні характеристики:

• Вхідна напруга: від 5 В до 80 В DC

• Вихідна напруга: від 5 В до 20 В (плавно регулюється підстроювальним резистором)

• Граничний вихідний струм: до 0.8 А

• Ефективність перетворення (ККД): до 85%

• Частота перетворення: 150 кГц

• Тип перетворювача: Імпульсний, знижувальний (Step-Down)

Важливо (обов’язково до прочитання перед підключенням):

1. Відсутність захистів: На платі немає захисту від короткого замикання та переполюсовки. Будьте максимально уважні під час підключення контактів до високовольтного джерела, суворо дотримуйтесь полярності (+/-).

2. Принцип роботи: Модуль є знижувальним, тому напруга, яку ви подаєте на вхід, завжди має бути вищою, ніж та, яку ви налаштовуєте на виході.
