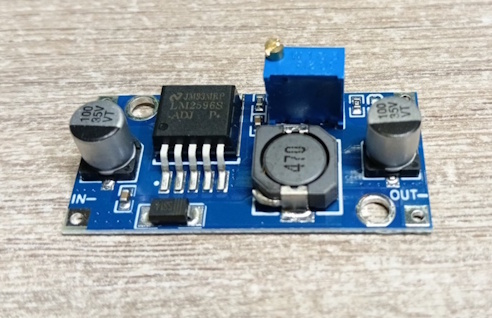

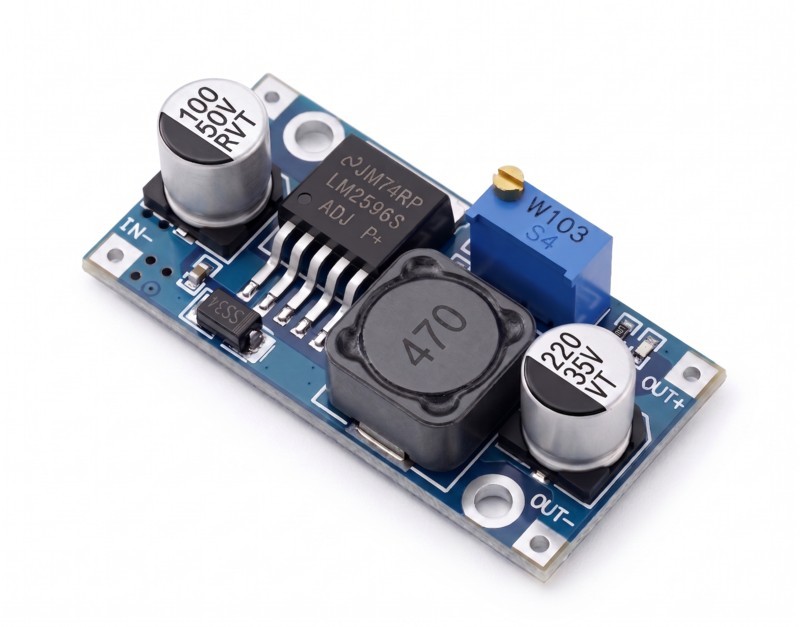

Понижуючий перетворювач LM2596

Понижуючий перетворювач LM2596 DC-DC 3А 1.2-34V

Універсальний, компактний та неймовірно популярний імпульсний перетворювач постійної напруги (DC-DC buck converter). Модуль LM2596 — це справжня знахідка для будь-якого радіоаматора. Він дозволяє легко знизити вхідну напругу до потрібного вам рівня з мінімальними втратами енергії.

Ідеально підходить для живлення мікроконтролерів (Arduino, ESP8266), датчиків, модулів розумного дому, LED-освітлення, а також для зниження напруги бортової мережі автомобіля (з 12В/24В на 5В для зарядок чи магнітол).

Головні переваги модуля:

• Високий ККД: Завдяки імпульсній технології ефективність перетворювача досягає 96%, що значно краще за лінійні стабілізатори (типу L7805), які перетворюють зайву енергію на тепло.

• Широкий діапазон напруг: Модуль приймає на вхід від 3 до 40 Вольт і дозволяє плавно регулювати напругу на виході від 1.24 до 34 Вольт за допомогою багатооборотного підстроювального резистора.

• Універсальність струму: Номінальний робочий струм становить 2А, що покриває потреби більшості побутової електроніки.

Технічні характеристики:

• Мікросхема: LM2596S

• Вхідна напруга: від 3V до 40V DC

• Вихідна напруга: від 1.24V до 34V DC (плавне регулювання)

• Номінальний струм: до 2А

• Максимальний (піковий) струм: до 3А (тільки зі встановленим радіатором охолодження!)

• Ефективність (ККД): до 96%

• Частота перетворення: 64 кГц

• Робоча температура: від -41°C до +86°C

Важливе попередження перед використанням: Плата НЕ МАЄ вбудованого захисту від переполюсовки (неправильної полярності) та від короткого замикання на виході! Уважно перевіряйте полярність дротів перед подачею живлення, інакше мікросхема миттєво вийде з ладу. Якщо плануєте використовувати модуль на струмах понад 2А, обов’язково наклейте на мікросхему алюмінієвий радіатор.
