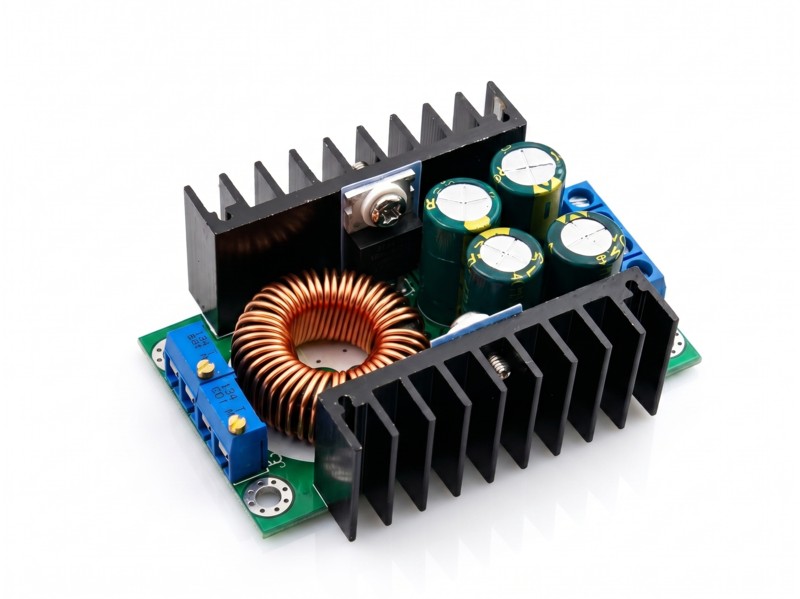

Понижуючий перетворювач DC-DC 300W стабілізатор
Шукаєте надійну базу для лабораторного блоку живлення чи потужного зарядного пристрою? Цей знижувальний (buck) DC-DC перетворювач на 300 Вт — ідеальне рішення для навантажених систем. Завдяки двом масивним алюмінієвим радіаторам модуль відмінно справляється з відведенням тепла навіть при тривалій роботі на високих струмах.
Головна перевага цієї плати — підтримка режиму CC/CV (регулювання як напруги, так і струму). Це дозволяє використовувати перетворювач не просто як блок живлення, а як повноцінний зарядний пристрій для акумуляторів або надійний драйвер для над’яскравих світлодіодів.
Де найчастіше використовують цей модуль:
-
Збірка зарядних пристроїв: Для безпечного заряджання літієвих (Li-Ion, Li-Po), свинцево-кислотних та інших типів АКБ із заданим обмеженням струму.
-
Драйвер для LED-освітлення: Живлення потужних світлодіодних матриць стабільним струмом.
-
Лабораторні блоки живлення: Створення саморобних регульованих джерел живлення з широким діапазоном налаштувань.
-
Живлення електроніки: Зниження напруги бортової мережі в авто (з 24В на 12В) для підключення магнітол, камер чи ноутбуків.
Технічні характеристики:
-
Тип перетворювача: Понижуючий (Step-down / Buck)
-
Максимальна потужність: 300 Вт (при тривалому навантаженні понад 200 Вт рекомендується додаткове обдування)
-
Функції захисту: Захист від короткого замикання. (Увага: захисту від переполюсовки на вході немає, будьте уважні при підключенні!)
-
Охолодження: 2 незалежні алюмінієві радіатори.
-
Регулювання: Два високоточні потенціометри (для налаштування вихідної напруги та обмеження струму).
Порада майстра: Щоб налаштувати модуль для заряджання АКБ, спочатку встановіть потрібну вихідну напругу без навантаження. Потім замкніть вихідні клеми мультиметром (в режимі вимірювання струму) і налаштуйте потенціометром необхідний зарядний струм.
Русский
Олексій –
Чи можна його використовувати як зарядку для 4S LiFePO4 (з BMS)?
Взяти БП на 24 В, понизити до 14,6 на виході, та обмежити струм, припустимо до 5 А.
smart-admin –
так можна, буде норм працювати
Виктор –
Преобразователь компактный , мощный . При желании можно поставить кулер и увеличить радиаторы. Продавец – молодец , виден рост по-обслуживанию клиентов ( не первый год у него покупаю ).
Виталий –
Входное пик напряжение 40в?
или же как в комментах Сергей пишет что до 24в.
Хочу использовать блок 36в 6А
ничо не сгорит?
smart-admin –
35В это максимальное (не действующее) значение входного напряжения, для надежности желательно больше 32 вольта не подавать, может будет работать и на 36 В, это уже на свой страх и риск.
Maks –
Как скоро будет ?
smart-admin –
ожидаю поступление в начале июля если не будет тормозов с доставкой
Тарас –
Класна штука. Буду робити лбп з вольт ампер метром. Ще думаю чи поставити кулер чи більші радіатори
Алексей –
При кз на минимальных крутилках – 9 А. Без кз 1,6 В.
Проверил на ток 5 А, 10 минут с легкой продувкой кулером компьютерного блока питания нагрева не обнаружено.
Вход в моём случае – 30 В.
Сергей –
Вобщем модуль сделан качественно, но есть одно но. В характеристиках указано входное напряжение до 40В, однако это не так. На входе платы стоит линейный стабилизатор 78L05 – его макс входное напряжение 20-24 В. Так вот после подключения к ИП на 36В – этот стабилизатор просто накрылся. А без него не работает оп. усилитель LM358 включенный дальше, который регулирует ограничения по току. Так что будьте внимательны.
Роман –
брал пару шт один стоит в качестве контролера заряда для щелочной батареи 24v солнечная панель на 250w идеально работает и отличный выход, второй на бп с регулировкой, но радиаторы слабоваты правда для бп, нада активку охлаждение обезательно!, еще пару заказал тоже будут для контролеров заряда ток на 12 в для помпы для котлов буду делать резерв, брал тут в паре с https://smartenergy.net.ua/product/voltmetr-ampermetr-10-a-100v/
Янек –
Якого номіналу багатооборотні змінні резистори потрібні для цього блоку?
Яка робоча довготривала потужність без активного охолодження?
smart-admin –
напруга та струм регулюється резисторами 10 кОм
однозначно не можна сказати про потужність без охолодження
оскільки це залежить від різниці вхідної вихідної напруги
нагрівання блоку більше залежить від струму який через нього протікає
по даташиту вказано струм 9 Ампер, температура радіатора має бути не більше 65 градусів
Зеник –
Чотка штука для гаража, потужна і проста в користуванні, ще Вольт-Амперметр і буде блок живлення на 300ват, брав вже 3 шт
