Конденсатор 102 3kV

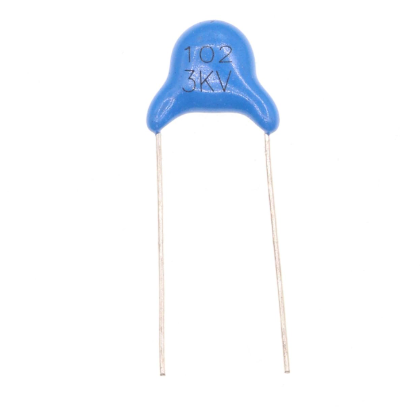

Конденсатор 102 3kV керамічний, 1000pF (1nF), вивідний

Високовольтний керамічний дисковий конденсатор 1000pF 3KV — це спеціалізований електронний компонент, призначений для роботи в ланцюгах з високою напругою (до 3000 Вольт постійного струму). Завдяки використанню якісної кераміки в якості діелектрика, цей конденсатор поєднує в собі мініатюрні розміри, низькі втрати на високих частотах та здатність витримувати значні перепади напруги.

Номінальна ємність деталі становить 1000 пФ (пікофарад), що дорівнює 1 нФ (нанофараду). Корпус виконаний у формі диска і вкритий міцним ізоляційним компаундом, який надійно захищає деталь від вологи. Конденсатор має радіальні виводи і призначений для наскрізного монтажу на друковану плату (DIP).

Основні технічні характеристики:

• Тип конденсатора: Керамічний, високовольтний (дисковий).

• Маркування на корпусі: 102K 3KV.

• Номінальна ємність: 1000 пФ (pF) = 1 нФ (nF) = 0.001 мкФ (uF).

• Максимальна робоча напруга: 3000 В (3 KV).

• Допуск (точність ємності): ±10% (індекс «K»).

• Робочий діапазон температур: від -25 °C до +85 °C.

Де найчастіше використовується:

• Високовольтні інвертори та блоки розпалювання.

• Блоки живлення промислових лазерних верстатів (CO2 лазерів), генераторів озону та побутових іонізаторів повітря.

• Снаберні (іскрогасні) ланцюги у потужних імпульсних блоках живлення.

• Промислове обладнання, медична техніка та високовольтні вимірювальні прилади.

Порада від майстра: Маркування 102K читається дуже просто: перші дві цифри (10) — це основа, третя (2) — кількість нулів. Отримуємо 1000 пікофарад (або 1 нФ). Літера «K» означає стандартну похибку ±10%. Під час монтажу таких високовольтних деталей на плату обов’язково залишайте достатню відстань між ніжками, щоб уникнути пробою по платі. Після пайки рекомендується ретельно змити залишки флюсу, оскільки він може погіршувати ізоляційні властивості з’єднання.
