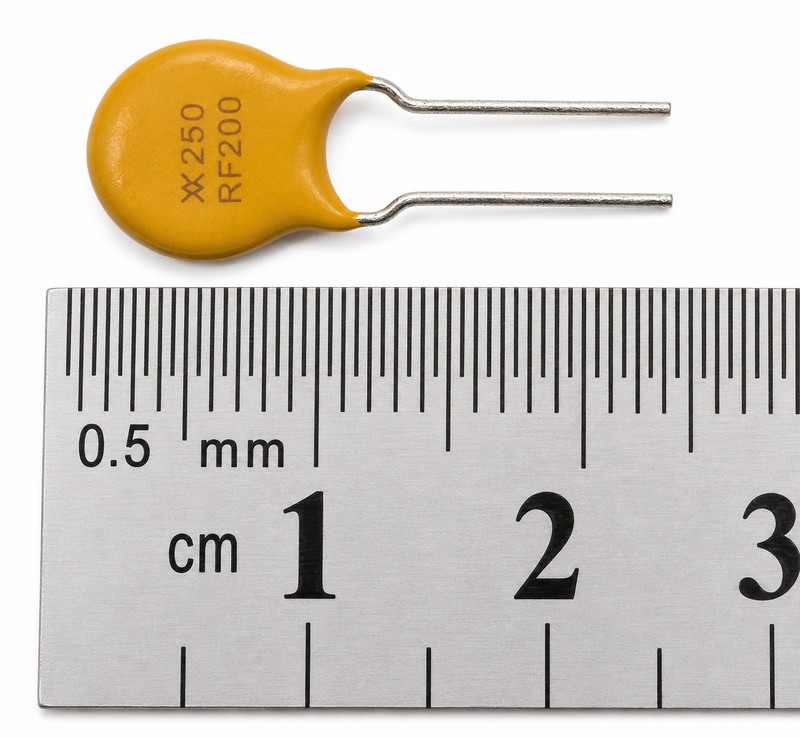

200mA 250V PPTC самовідновлювальний запобіжник, полімерний вивідний позистор (RF200 JK250)

200mA 250V PPTC самовідновлювальний запобіжник, полімерний вивідний позистор (RF200 JK250)

Самовідновлювальний запобіжник PPTC (маркування RF200 / JK250) — це високовольтний полімерний захисний компонент (позистор), призначений для багаторазового захисту електронних схем від перевантаження за струмом та короткого замикання. Його головна особливість — здатність працювати в мережах із напругою до 250 В, що робить його ідеальним для захисту первинних кіл (входів) малопотужних блоків живлення та трансформаторів.

Принцип роботи пристрою базується на різкому збільшенні опору під час нагрівання. Якщо струм у ланцюзі перевищує номінальні 200 мА, полімерна структура миттєво розігрівається, її опір зростає в тисячі разів, і подача струму блокується. Щоб запобіжник «відновився» і знову почав пропускати струм, достатньо просто усунути причину замикання та зняти напругу з плати на кілька десятків секунд для його охолодження.

Основні технічні характеристики:

• Тип компонента: Полімерний самовідновлювальний запобіжник (PPTC).

• Струм утримання (номінальний робочий струм): 200 мА (0.2 А).

• Струм спрацьовування (розриву ланцюга): ~400 мА.

• Максимальна робоча напруга: 250 В (AC/DC).

• Тип корпусу: Радіальний (вивідний, краплеподібний) для монтажу в отвори (DIP).

• Маркування: RF200 / JK250 (або аналогічні).

Де найчастіше використовується:

• Захист первинних обмоток малопотужних мережевих трансформаторів (220В).

• Телекомунікаційне обладнання та вимірювальні прилади (мультиметри, осцилографи).

• Блоки живлення систем сигналізації, розумного дому та промислової автоматики.

• Захист світлодіодних драйверів та імпульсних перетворювачів.

Порада від майстра: Цей компонент часто називають «позистором» (PTC-термістором), оскільки його опір має позитивний температурний коефіцієнт (зростає разом із температурою). Враховуйте, що під час спрацьовування (захисту від КЗ) запобіжник дуже сильно нагрівається — це його нормальний робочий стан. Тому під час монтажу на плату залишайте невеликий проміжок між його корпусом та іншими чутливими до тепла деталями (наприклад, електролітичними конденсаторами). І пам’ятайте: щоб він відновив провідність, схему потрібно обов’язково знеструмити.
