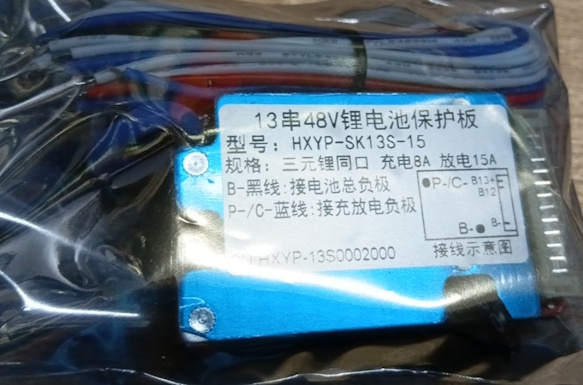

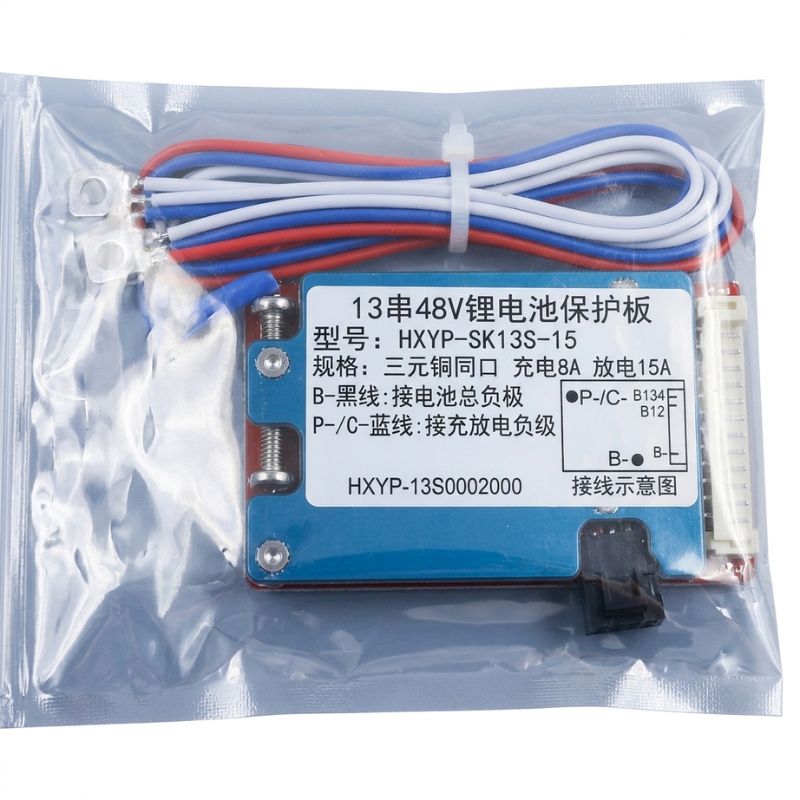

Bms 13s 15a плата захисту акумуляторів Li-ion 48V

Bms 13s 15a плата захисту акумуляторів Li-ion 48V

BMS (Battery Management System) 13S 15A — це електронна плата захисту та керування, призначена для безпечної експлуатації акумуляторних батарей, зібраних із 13 послідовно з’єднаних літій-іонних (Li-ion) елементів. Оскільки номінальна напруга однієї комірки становить 3.7В (максимальна 4.2В), загальна номінальна напруга такої збірки дорівнює 48В (повний заряд — 54.6В).

Ця BMS-плата виконує функцію «наглядача»: вона безперервно моніторить напругу на кожному акумуляторі (або паралельній секції) у збірці. Плата автоматично відключає навантаження, якщо напруга хоча б на одній комірці падає нижче критичного мінімуму (перерозряд), і зупиняє заряджання, якщо комірка досягає порогу 4.2В (перезаряд). Крім того, модуль забезпечує надійний захист від короткого замикання та перевантаження по струму (максимальний робочий струм — 15 Ампер).

Основні технічні характеристики:

• Тип акумуляторів: Літій-іонні (Li-ion / Li-Po) з робочою напругою 3.7В (макс. 4.2В).

• Конфігурація збірки: 13S (13 елементів послідовно).

• Робоча напруга збірки: 48 В (номінал) / 54.6 В (повний заряд).

• Максимальний робочий струм: 15 А.

• Струм спрацьовування захисту: Близько 30 А (піковий короткочасний).

• Функції: Захист від перезаряду, перерозряду, короткого замикання та перевантаження.

Де найчастіше використовується:

• Збирання та ремонт батарей для електровелосипедів та електросамокатів початкового рівня (двигуни потужністю 250W – 500W).

• Створення резервних джерел живлення 48В (UPS) для роутерів та серверного обладнання.

• Акумуляторні збірки для портативних сонячних електростанцій.

• Модернізація живлення потужних радіокерованих моделей та інструментів.

Порада від майстра: Найчастіша причина миттєвого згоряння BMS — неправильна послідовність підключення! Правило №1: спочатку завжди припаюйте товстий мінусовий дріт (B-) до загального мінуса акумуляторної збірки. Тільки після цього можна вставляти у плату штекер із тонкими балансувальними дротами (переконавшись мультиметром, що напруга на пінах зростає послідовно). Якщо вставити шлейф до підключення B-, плата вийде з ладу. Другий нюанс стосується струму: 15 Ампер при 48 Вольтах — це близько 720 Вт пікової потужності. Ця плата ідеально підходить для електровелосипедів із моторами 350-500 Вт. Якщо у вас мотор на 1000 Вт, ця BMS постійно йтиме в захист від перевантаження (вам потрібна плата на 30А або більше).
