Батарейний відсік AG13/LR44 на 3 батарейки з вимикачем

Батарейний відсік AG13/LR44 на 3 батарейки з вимикачем

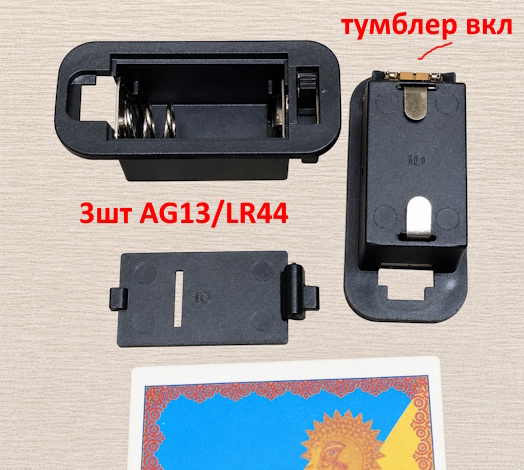

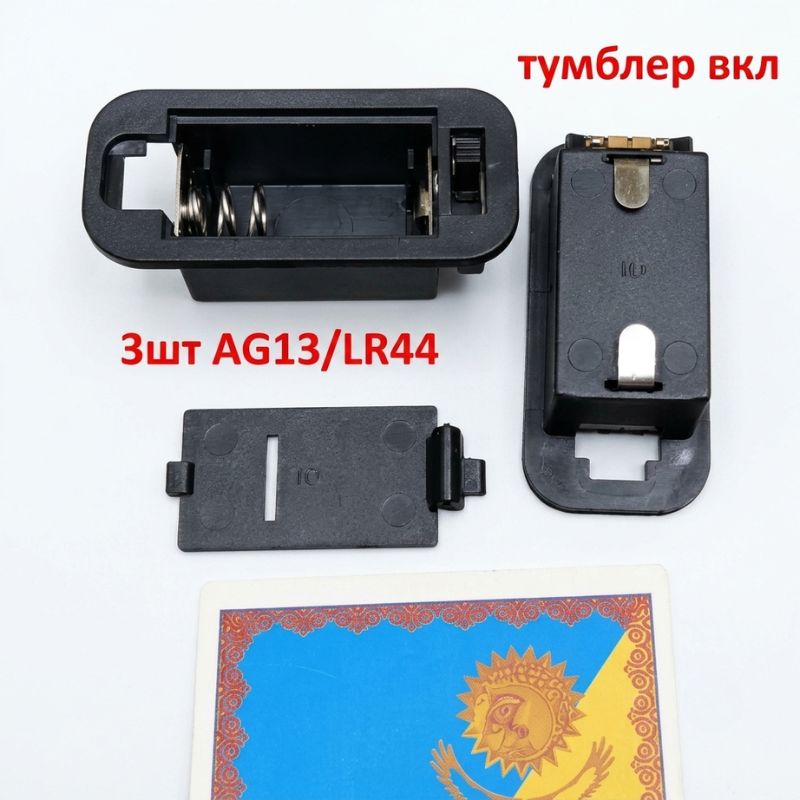

Компактний батарейний відсік (холдер) — це пластиковий тримач закритого типу, розрахований на встановлення трьох дискових елементів живлення формату AG13 (вони ж LR44, A76, 357, SR44). Усередині відсіку батарейки з’єднуються послідовно, що дозволяє отримати на виході сумарну напругу 4.5 Вольта (3 штуки по 1.5 В).

Головною перевагою цієї моделі є наявність вбудованого повзункового вимикача (ON/OFF). Це звільняє вас від необхідності встановлювати додаткові кнопки в електричний ланцюг: ви можете керувати живленням пристрою безпосередньо на корпусі холдера. Для зручності монтажу відсік оснащений двома вивідними дротами (червоний — «плюс», чорний — «мінус»), які повністю готові до паяння.

Основні технічні характеристики:

• Тип батарейок: Дискові AG13, LR44, 357, L1154.

• Кількість елементів живлення: 3 шт.

• Сумарна вихідна напруга: 4.5 В.

• Вбудований вимикач: Є (повзунковий, ON/OFF).

• Тип підключення: Вивідні дроти під пайку.

• Матеріал корпусу: ABS пластик.

• Колір: Чорний.

Де найчастіше використовується:

• Створення автономної підсвітки для архітектурних макетів та діорам.

• Ремонт або модернізація дитячих іграшок, що світяться або видають звуки.

• Живлення саморобних LED-гірлянд та новорічного декору.

• Радіоаматорські проєкти, де важлива максимальна компактність джерела живлення.

Порада від майстра: Найчастіше цей холдер купують для створення мініатюрної світлодіодної підсвітки. Пам’ятайте, що три батарейки LR44 видають 4.5 Вольта, тоді як стандартний яскравий світлодіод (наприклад, синій або білий) розрахований на 3 Вольта. Хоча дискові батарейки мають високий внутрішній опір і світлодіод часто може працювати напряму без миттєвого перегорання (як це роблять у дешевих іграшках), для надійної та тривалої роботи завжди припаюйте в ланцюг невеликий струмообмежувальний резистор (наприклад, на 75–100 Ом). Це значно подовжить життя і діоду, і батарейкам.
