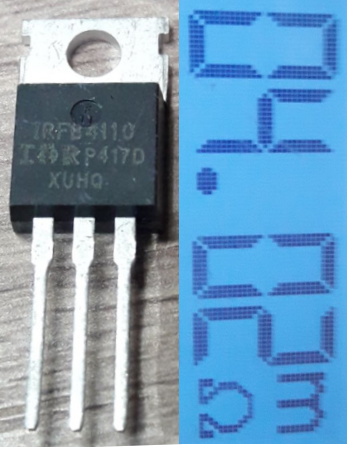

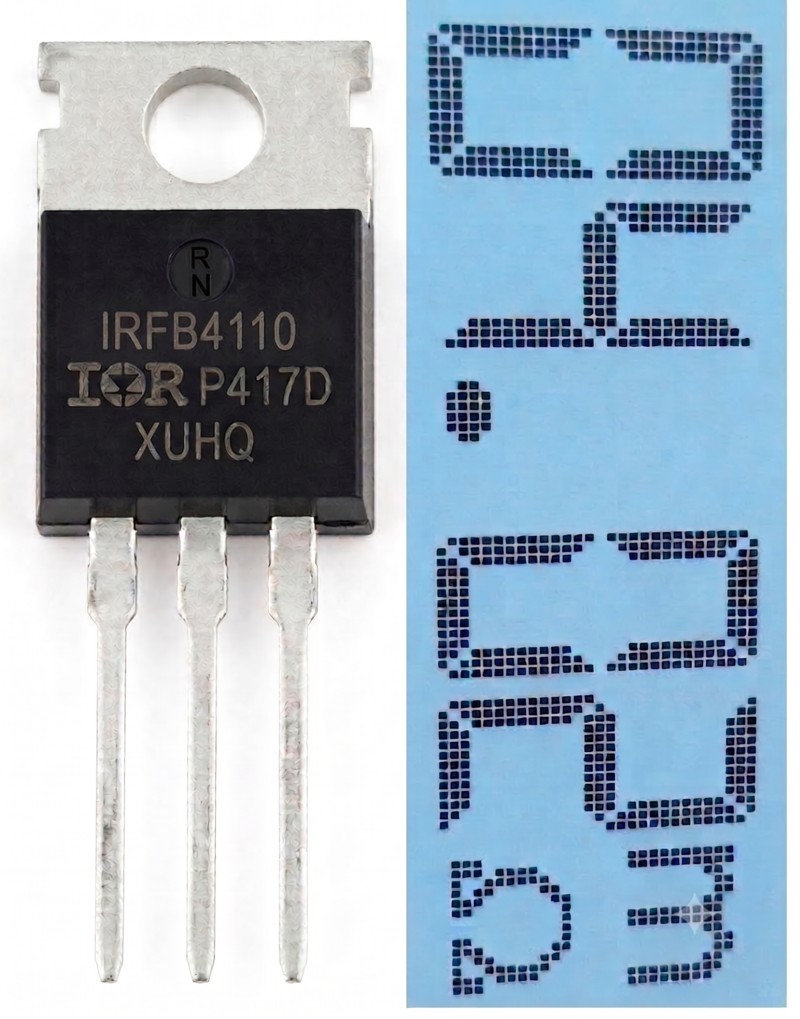

Транзистор B4110 (IRFB4110) MOSFET N-Ch 100V 120A корпус TO-220

Транзистор B4110 (IRFB4110) MOSFET N-Ch 100V 120A корпус TO-220

Силовий польовий транзистор IRFB4110 (B4110) — це справжній “важковаговик” у світі напівпровідників. Це надпотужний N-канальний MOSFET, розроблений для екстремальних навантажень. Він здатен витримувати напругу сток-витік до 100 Вольт та неймовірний струм до 120 Ампер. Завдяки таким характеристикам цей транзистор став абсолютним стандартом у сфері ремонту та тюнінгу персонального електротранспорту.

Ще одна беззаперечна перевага IRFB4110 — надзвичайно низький опір відкритого каналу, який становить всього 0.0037 Ом (3.7 мОм). Це гарантує мінімальне виділення тепла та високий ККД навіть при пропусканні десятків ампер. Транзистор виконаний у компактному, але тепловідвідному корпусі TO-220, який легко кріпиться на радіатор охолодження.

Основні технічні характеристики:

• Модель: IRFB4110PBF (B4110).

• Тип транзистора: N-канальний MOSFET.

• Максимальна напруга сток-витік (|Uds|): 100 В.

• Максимальний постійний струм стоку (|Id|): 120 А.

• Опір відкритого каналу (Rds): 0.0037 Ом (3.7 мОм).

• Максимальна розсіювана потужність (Pd): 370 Вт.

• Гранична напруга затвор-витік (|Ugs|): ±20 В.

• Корпус: TO-220 (вивідний, для THT монтажу).

Де найчастіше використовується:

• Ремонт і модернізація контролерів мотор-коліс електровелосипедів, електросамокатів, моноколіс та скутерів (системи 48V, 60V, 72V).

• Створення потужних BMS-плат для захисту літієвих акумуляторних збірок.

• Високовольтні DC-DC перетворювачі напруги великої потужності.

• Промислові джерела безперебійного живлення (ДБЖ / UPS) та інвертори.

Порада від майстра: В характеристиках транзистора гордо заявлено струм 120 Ампер, але тут є інженерна пастка! Сам кремнієвий кристал дійсно витримує цей струм, але тоненькі металеві ніжки корпусу TO-220 фізично розплавляться (як запобіжник) вже при тривалих 75 Амперах. Саме тому в потужних контролерах електровелосипедів ці транзистори завжди ставлять групами (паралельно по 2-4 штуки на фазу), щоб розділити струм. Ніколи не намагайтеся пропустити всі 120А через один транзистор! А для повного відкриття такого “монстра” напруга на затворі (Gate) має бути не менше 10 Вольт — обов’язково використовуйте драйвер.
