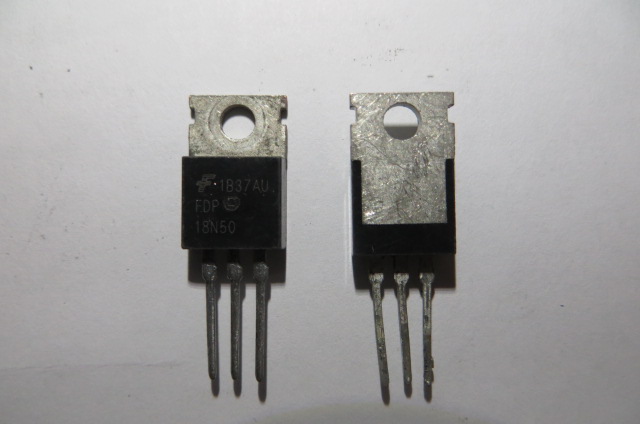

Б/в 18N50 Транзистор MOSFET N-канал FDP18N50 18A 500V TO-220

Б/в 18N50 Транзистор MOSFET N-канал FDP18N50 18A 500V TO-220

Польовий транзистор FDP18N50 (18N50) — це потужний високовольтний MOSFET N-канального типу, призначений для роботи в імпульсних джерелах живлення та силових перетворювачах. Зверніть увагу: ця деталь є Б/В (демонтована з робочого обладнання). Вторинне використання оригінальних напівпровідників — це найкращий вибір для ремонту, оскільки ви гарантовано отримуєте оригінальний кристал із заявленими характеристиками, на відміну від багатьох сучасних дешевих копій, які не витримують номінальних навантажень.

Транзистор здатен комутувати струм до 18 Ампер при високій напрузі до 500 Вольт. Низький опір відкритого каналу (всього 0.265 Ом) забезпечує високу енергоефективність, мінімізуючи втрати на нагрівання. Компонент виконаний у стандартному корпусі TO-220, який передбачає обов’язкове кріплення на радіатор для відведення тепла.

Основні технічні характеристики:

• Стан: Б/В (оригінал, демонтований, перевірений).

• Тип транзистора: MOSFET, N-канал.

• Максимальна напруга сток-витік (Uds): 500 В.

• Максимальний струм стоку (Id): 18 А.

• Гранична напруга затвор-витік (Ugs): ±30 В.

• Опір відкритого каналу (Rds): 0.265 Ом.

• Максимальна розсіювана потужність (Pd): 235 Вт.

• Порогова напруга вмикання (Ugs(th)): 5 В.

• Загальний заряд затвора (Qg): 45 нКл.

• Тип корпусу: TO-220 (вивідний, під радіатор).

Де найчастіше використовується:

• Ремонт імпульсних блоків живлення (ІБЖ) для ПК та серверів.

• Відновлення зварювальних інверторів та силових перетворювачів напруги.

• Системи керування потужними електродвигунами.

• Джерела безперебійного живлення (ДБЖ / UPS).

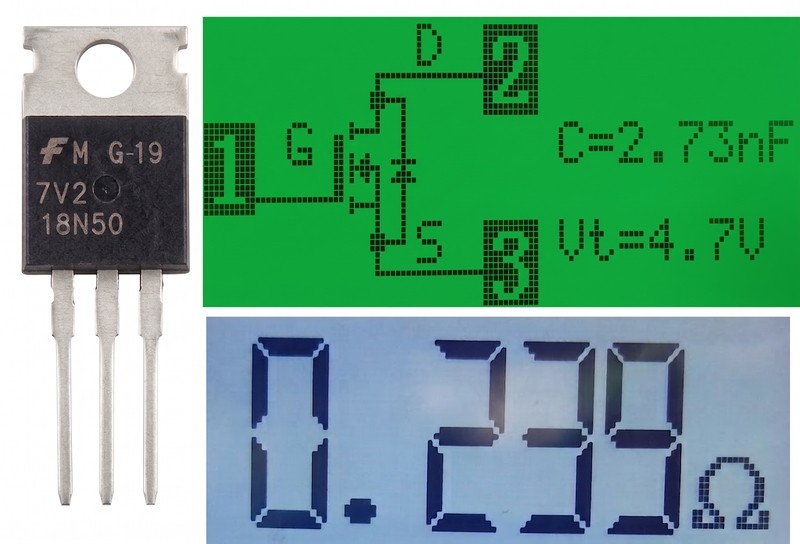

Порада від майстра: Оскільки ви купуєте Б/В транзистор, перед пайкою у плату обов’язково “продзвоніть” його мультиметром або транзистор-тестером, щоб переконатися, що затвор не пробитий статикою під час транспортування. Ніколи не вмикайте цей транзистор під навантаженням без радіатора! Щоб дізнатися, скільки тепла він виділятиме, використовуйте формулу: теплова потужність дорівнює квадрату струму, помноженому на опір відкритого каналу (P = I * I * Rds). Якщо через нього йде робочий струм 10 Ампер, він виділятиме 10 * 10 * 0.265 = 26.5 Ватт тепла. Для розсіювання такої потужності потрібен масивний алюмінієвий радіатор та якісна термопаста!
