Амперметр 100А АС цифровий щитовий з трансформатором струму

Амперметр 100А АС цифровий щитовий з трансформатором струму

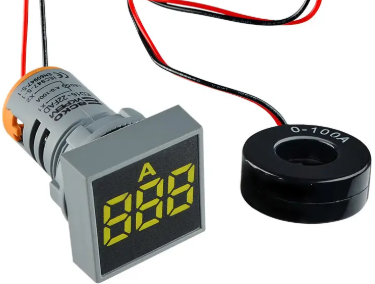

Цифровий щитовий амперметр змінного струму (AC) до 100А — це компактний та точний вимірювальний прилад, призначений для візуального контролю сили струму в електричних мережах. Головна особливість цієї моделі — наявність виносного безконтактного трансформатора струму (котушки-кільця). Це дозволяє безпечно вимірювати великі струми без прямого підключення силових дротів високої напруги безпосередньо до вимірювальної головки приладу.

Прилад виконаний у класичному щитовому корпусі (часто сумісний із монтажним отвором сигнальної лампи діаметром 22 мм), має яскравий світлодіодний дисплей, який добре видно навіть у повній темряві. Це ідеальне рішення для монтажу в силові щити, розподільчі коробки, генераторні установки або блоки керування промисловим обладнанням.

Основні технічні характеристики:

• Діапазон вимірювання струму: 0 А – 100 А (AC, змінний струм).

• Діапазон робочої напруги (живлення приладу): від 50 В до 500 В (AC).

• Тип індикатора: Яскравий світлодіодний дисплей (LED).

• Трансформатор струму: Зовнішній, безконтактний (йде у комплекті).

• Тип монтажу: Щитовий (в отвір на панелі).

Де найчастіше використовується:

• Контроль загального навантаження в електрощитах квартир, приватних будинків або офісів.

• Моніторинг вихідного струму бензинових та дизельних електрогенераторів.

• Обладнання випробувальних стендів та лабораторних блоків живлення.

• Захист силових ліній від перевантажень на промислових виробництвах.

Порада від майстра: Два золотих правила для правильного монтажу цього приладу! По-перше, крізь кільце виносного трансформатора струму потрібно пропускати тільки один дріт — або фазу, або нуль! Якщо ви запустите всередину кільця цілий двожильний кабель (і фазу, і нуль одночасно), їхні магнітні поля компенсують одне одного, і амперметр показуватиме твердий нуль навіть при максимальному навантаженні. По-друге — критично важливе правило безпеки: ніколи не залишайте виводи котушки трансформатора струму відкритими (не підключеними до амперметра), якщо крізь кільце тече сильний струм! На розімкнутих виводах котушки миттєво виникає висока напруга (у сотні або тисячі вольт), яка може вбити людину або спалити прилад. Спочатку повністю змонтуйте і перевірте схему, і лише потім вмикайте загальний автомат. Розрахувати споживану потужність дуже просто: потужність дорівнює напрузі, помноженій на струм (P = U * I). Якщо напруга в мережі 220 Вольт, а прилад показує струм 10 Ампер, ваша техніка споживає 220 * 10 = 2200 Ватт (2.2 кВт).
