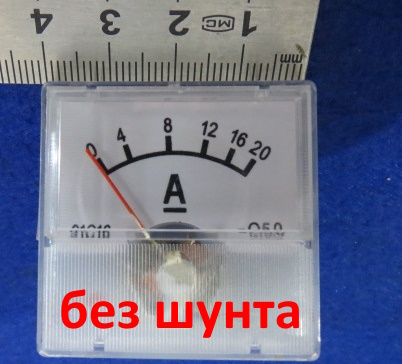

Амперметр 20А стрілочний

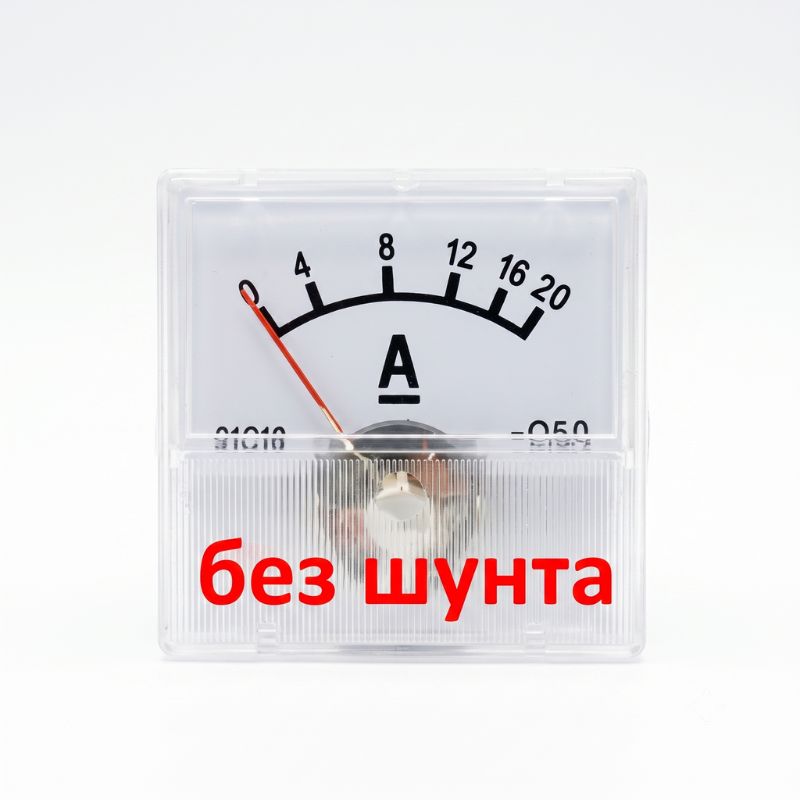

Амперметр 20А стрілочний постійного струму без шунта

Аналоговий (стрілочний) амперметр на 20А — це надійний вимірювальний прилад для візуального контролю сили постійного струму (DC) у потужних електричних колах. Головна особливість цієї моделі полягає у відсутності вбудованого вимірювального шунта. Вимірювальна головка приладу розрахована лише на проходження міліамперних струмів, тому для вимірювання великих навантажень до 20 Ампер прилад необхідно обов’язково доукомплектувати зовнішнім шунтом.

Стрілочні індикатори залишаються незамінними там, де потрібен миттєвий візуальний контроль за динамікою струму (без затримок, які притаманні цифровим дисплеям). Прилад не потребує додаткового живлення для своєї роботи та ідеально підходить для монтажу на передні панелі саморобних або промислових електроприладів.

Основні технічні характеристики:

• Діапазон вимірювання: 0 А – 20 А (DC, постійний струм).

• Тип приладу: Аналоговий (стрілочний).

• Шунт: Відсутній (потребує зовнішнього підключення!).

• Клас точності: 2.5.

• Монтаж: Щитовий (встановлюється на панель приладу).

Де найчастіше використовується:

• Потужні зарядні та пускозарядні пристрої для автомобільних акумуляторів.

• Регульовані лабораторні блоки живлення постійного струму.

• Системи альтернативної енергетики (сонячні контролери, інвертори).

• Стенди для перевірки автомобільної електрики та генераторів.

Порада від майстра: Найчастіша причина поломки цього приладу — спроба підключити його в розрив ланцюга без шунта. Він згорить за секунду! Зовнішній шунт підключається паралельно до клем амперметра, і вже ця готова зв’язка підключається послідовно навантаженню. Якщо у вас немає заводського шунта на 20А, як чудову альтернативу можна використати потужний резистор із точним опором 0.018 Ом та потужністю розсіювання не менше 2 Вт. Оскільки струм постійний, завжди дотримуйтесь полярності: плюсовий дріт від джерела живлення має йти на клему “+” амперметра, інакше стрілка погнеться, відхилившись вліво.
