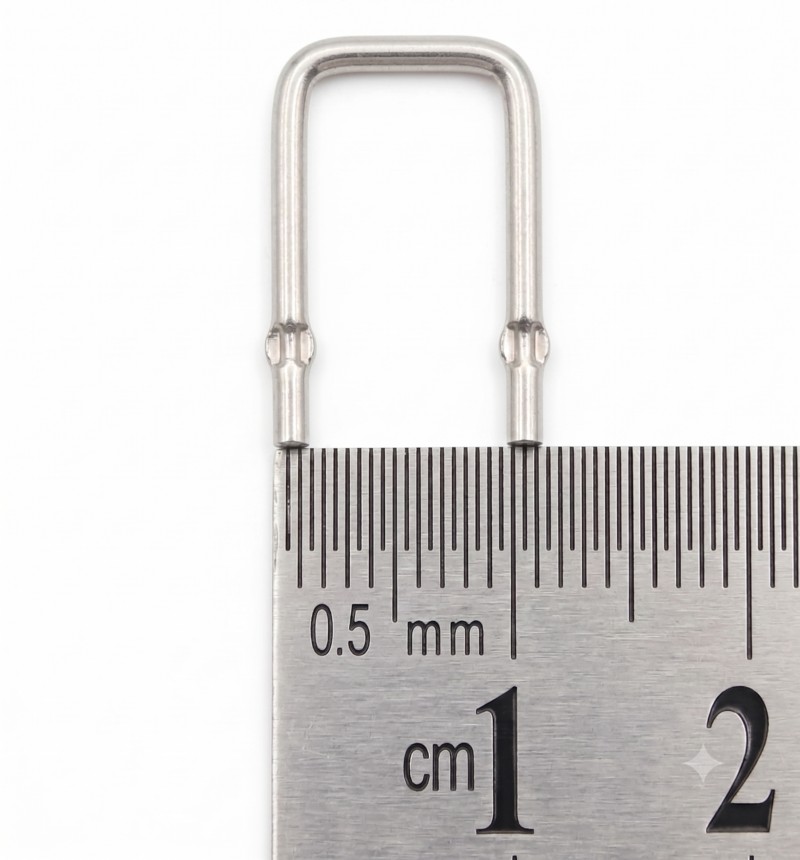

Шунт 10mR струмовий резистор

Шунт 10mR струмовий резистор

Струмовий шунт 10mR — це спеціалізований високоточний резистор із наднизьким номіналом 10 міліом (0.01 Ом). Його головне призначення полягає у вимірюванні та контролі сили струму, що протікає в електронному колі. Принцип роботи базується на законі Ома: при проходженні струму через цей компонент на ньому створюється мінімальне падіння напруги (10 мВ на кожен 1 Ампер струму), яке потім зчитується мікроконтролером, АЦП або спеціалізованим операційним підсилювачем.

Завдяки надзвичайно малому опору, цей резистор практично не впливає на загальну роботу схеми та не обмежує струм для основного навантаження. Компонент виготовляється зі спеціальних сплавів, що забезпечують мінімальний температурний коефіцієнт опору (TCR). Це означає, що точність вимірювань залишається стабільною навіть при нагріванні компонента під навантаженням.

Основні технічні характеристики:

• Тип компонента: Струмовимірювальний резистор (Current Sense Resistor / Shunt).

• Номінальний опір: 10 mR (0.01 Ом).

• Призначення: Перетворення сили струму в пропорційну напругу для вимірювання.

• Матеріал: Металевий сплав із низьким температурним коефіцієнтом.

• Особливості: Висока стабільність, стійкість до імпульсних навантажень.

Де найчастіше використовується:

• Плати захисту літієвих акумуляторів (BMS модулі).

• Контролери заряду, перетворювачі напруги (DC-DC) та імпульсні блоки живлення.

• Драйвери керування безколекторними та кроковими двигунами.

• Цифрові амперметри, мультиметри та системи моніторингу енергоспоживання (розумні розетки).

Порада від майстра: Хоча опір 0.01 Ом здається мізерним, ніколи не забувайте про формулу розрахунку потужності: $P=I^2R$. Якщо через цей шунт пройде постійний струм у 10 Ампер, на ньому виділиться 1 Ват теплової енергії. Обов’язково враховуйте максимально допустиму потужність вашого резистора (зазвичай вона залежить від типу корпусу, наприклад 2512 SMD). Також, для отримання максимально точних показників, зчитувати напругу з шунта потрібно окремими тонкими доріжками безпосередньо від самих контактних площадок резистора (так зване 4-провідне підключення Кельвіна), інакше опір мідних доріжок самої плати спотворить результати вимірювань.
