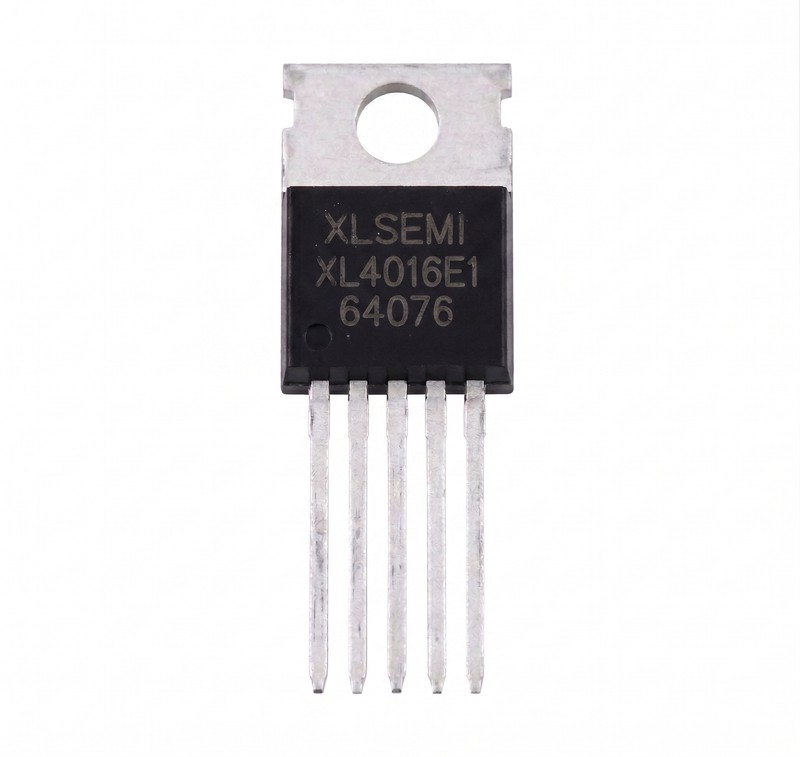

Мікросхема xl4016 DC-DC понижувальний перетворювач 8A TO-220-5L

Мікросхема xl4016, DC-DC понижувальний перетворювач 8A, TO-220-5L

Мікросхема XL4016 — це надзвичайно потужний ШІМ-контролер понижувального типу (Buck Converter), який є “важковаговиком” у лінійці популярних DC-DC перетворювачів. Вона здатна перетворювати високу вхідну напругу на нижчу з вражаючою ефективністю (ККД до 96%) та забезпечувати стабільний вихідний струм до 8 Ампер. Цей чип є “старшим братом” мікросхеми XL4015 і створений для по-справжньому енергоємних завдань.

На відміну від SMD-аналогів, мікросхема XL4016 виконана у класичному вивідному корпусі TO-220-5L. Це її головна перевага, адже такий формфактор дозволяє легко прикрутити деталь до великого алюмінієвого радіатора і ефективно відводити тепло при максимальних навантаженнях. Вона працює у широкому діапазоні вхідних напруг (від 8В до 36В) і має вбудовані системи захисту від короткого замикання, перегріву та обмеження струму.

Основні технічні характеристики:

• Тип мікросхеми: Понижувальний DC-DC перетворювач (Step-Down).

• Вхідна напруга (Vin): від 8 В до 36 В.

• Вихідна напруга (Vout): від 1.25 В до 32 В (регульована).

• Максимальний вихідний струм: до 8 А.

• Частота перемикання: 180 кГц.

• Ефективність (ККД): до 96%.

• Тип корпусу: TO-220-5L (5 виводів, призначений для кріплення на радіатор).

Де найчастіше використовується:

• Потужні драйвери для LED-матриць (понад 50-100 Вт).

• Автомобільні зарядні пристрої для ноутбуків та масивних акумуляторів.

• Саморобні лабораторні блоки живлення з високим струмом навантаження.

• Живлення систем розумного дому, елементів Пельтьє та 3D-принтерів.

Порада від майстра: 8 Ампер — це дуже серйозний струм для саморобок! Щоб мікросхема XL4016 не згоріла в перші ж хвилини роботи на максимальній потужності, обов’язково саджайте її на масивний алюмінієвий радіатор через термопасту та діелектричну прокладку (фланець з’єднаний із землею схеми). Також зверніть увагу на обв’язку: дросель має бути намотаний товстим дротом, а діод Шотткі повинен бути розрахований мінімум на 10А (наприклад, збірка MBR1045 або MBR20100). І не забувайте: мідні доріжки на вашій платі від входу до виходу потрібно щедро залудити товстим шаром припою, інакше вони просто розплавляться від такого струму!
