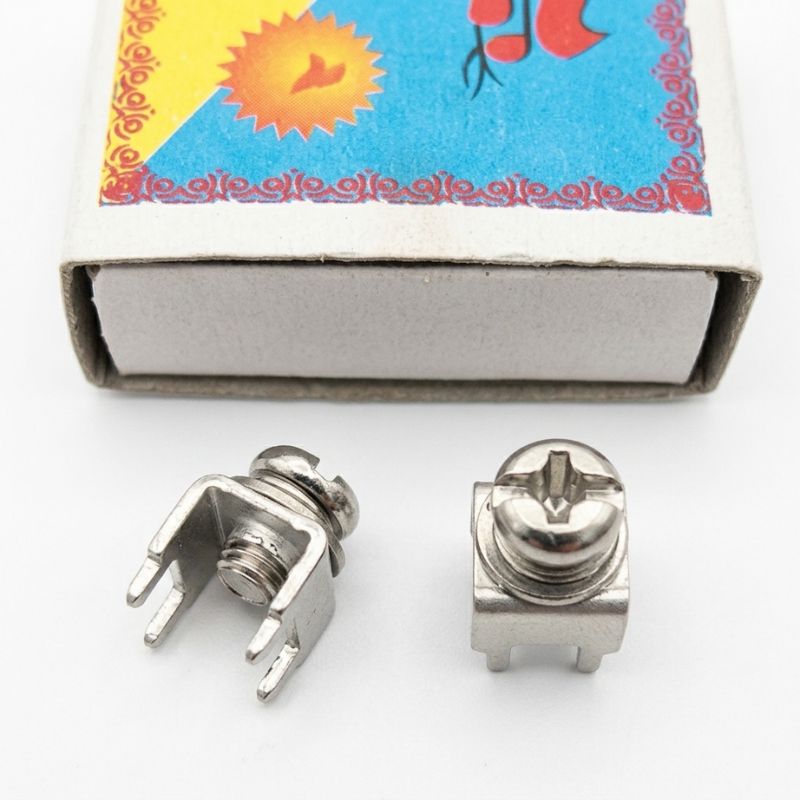

Силова гвинтова клема С-типу для друкованих плат (PCB) — це міцний електромеханічний компонент, призначений для комутації струмонавантажених ліній безпосередньо на платі. Конструктивно деталь виконана у вигляді масивного П-подібного затискача, у верхній частині якого розташований сталевий фіксуючий болт стандарту М4 (діаметр різьби 4 мм).

Такий тип з’єднання забезпечує велику площу контакту між провідником і клемою, що гарантує мінімальний перехідний опір та відсутність надмірного нагрівання під навантаженням. Клема призначена для наскрізного монтажу (THT): її контактні ніжки вставляються в отвори друкованої плати та надійно запаюються. Форм-фактор С-типу з різьбою М4 є одним із найпопулярніших стандартів для пристроїв середньої та високої потужності.

Основні технічні характеристики:

• Тип клеми: С-тип (силова для друкованих плат).

• Форм-фактор затискача: П-подібний.

• Розмір кріпильного болта: М4 (метрична різьба 4 мм).

• Тип монтажу: Наскрізний (THT / під пайку в отвори PCB).

• Матеріал корпусу: Електротехнічний сплав із захисним антикорозійним покриттям.

• Призначення: З’єднання силових кабелів із друкованою платою.

Де найчастіше використовується:

• Плати керування інверторами та DC-DC перетворювачами напруги.

• Силові модулі розумного дому та релейні блоки.

• Балансувальні BMS-плати для акумуляторних збірок середньої та великої ємності.

• Промислова автоматика та блоки живлення.

Порада від майстра: Хоча болт М4 дозволяє досить сильно затягнути контакт, пам’ятайте, що зірвати різьбу 4 мм значно легше, ніж на більших клемах типу М5. Не використовуйте надмірну силу та шурупокрути — затягуйте викруткою від руки. Друге правило: ніколи не затискайте під болт розпушений багатожильний дріт. Окремі мідні жилки розповзуться по боках П-подібного корпусу, що призведе до поганого контакту, іскріння та обгорання клеми. Дріт обов’язково треба опресувати кільцевим або вилковим наконечником з отвором 4 мм (М4), і лише після цього фіксувати його гвинтом. Також для пайки такого масивного елемента потрібен паяльник потужністю не менше 60 Вт.
