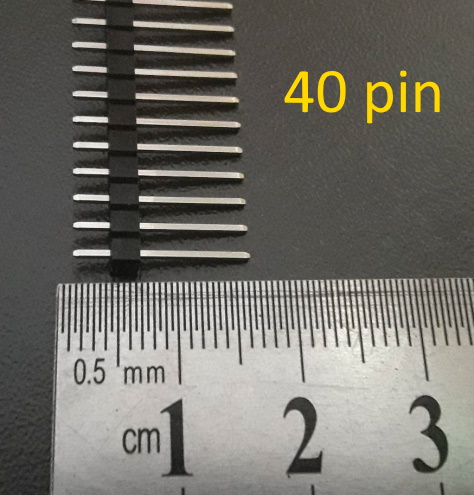

Штирьова планка PLS-40 (гребінка) — це універсальний однорядний комутаційний роз’єм, призначений для з’єднання друкованих плат, підключення шлейфів та створення модульних електронних конструкцій. Ця модель вирізняється нестандартною, подовженою конфігурацією: загальна довжина кожного контакту становить 15 мм. Всі металеві штирі мають ідеально рівну та однакову довжину, що забезпечує надійну посадку та бездоганний електричний контакт при глибокому підключенні.

Стандартний крок між контактами (2.54 мм) робить цю гребінку сумісною з абсолютною більшістю макетних плат (breadboards), модулів Arduino та типових гнізд (BLS). Планка складається з 40 контактів, об’єднаних пластиковою основою, яку можна легко розділити на потрібні сегменти (наприклад, зробити два роз’єми по 8 пінів та один на 4 піни).

Основні технічні характеристики:

• Тип роз’єму: PLS (Pin Line Single) — штирьовий однорядний.

• Кількість контактів (пінів): 40 шт.

• Крок між контактами (Pitch): 2.54 мм.

• Загальна довжина штиря: 15 мм (подовжені).

• Матеріал контактів: Латунь із захисним лудінням.

• Призначення: З’єднання плат, макетування, пайка шлейфів.

Де найчастіше використовується:

• Створення так званих «поверхів» (Stacking) з плат розширення (Shields) для Arduino чи Raspberry Pi.

• Використання у безпайкових макетних платах, де потрібен глибокий і надійний контакт.

• Виготовлення кастомних перехідників та конекторів для радіокерованих моделей.

• Ремонт електроніки, де стандартної довжини пінів (11 мм) не вистачає для з’єднання.

Порада від майстра: Найпоширеніша помилка при роботі з такими гребінками — спроба відламати потрібну кількість пінів просто руками. Через це пластикова основа часто тріскається навскіс, оголюючи або вириваючи крайній штир. Щоб отримати ідеально рівний зріз, використовуйте гострі бокорізи. Відкушувати пластик потрібно рівно по центру того піна, який йде наступним після потрібної вам кількості (тобто ви «жертвуєте» одним металевим штирем заради ідеального краю). Другий нюанс: під час пайки подовжених пінів пластик може швидко попливти від перегріву. Паяйте швидко (не більше 2-3 секунд на контакт), або попередньо вставте гребінку у відповідне гніздо (маму) — воно відведе зайве тепло і не дасть штирям викривитися в розплавленому пластику.
