Аудіо підсилювач TPA3118 моно 60Вт (8-24В), цифровий модуль потужності звуку Class D

Аудіо підсилювач TPA3118 моно 60Вт (8-24В), цифровий модуль потужності звуку Class D

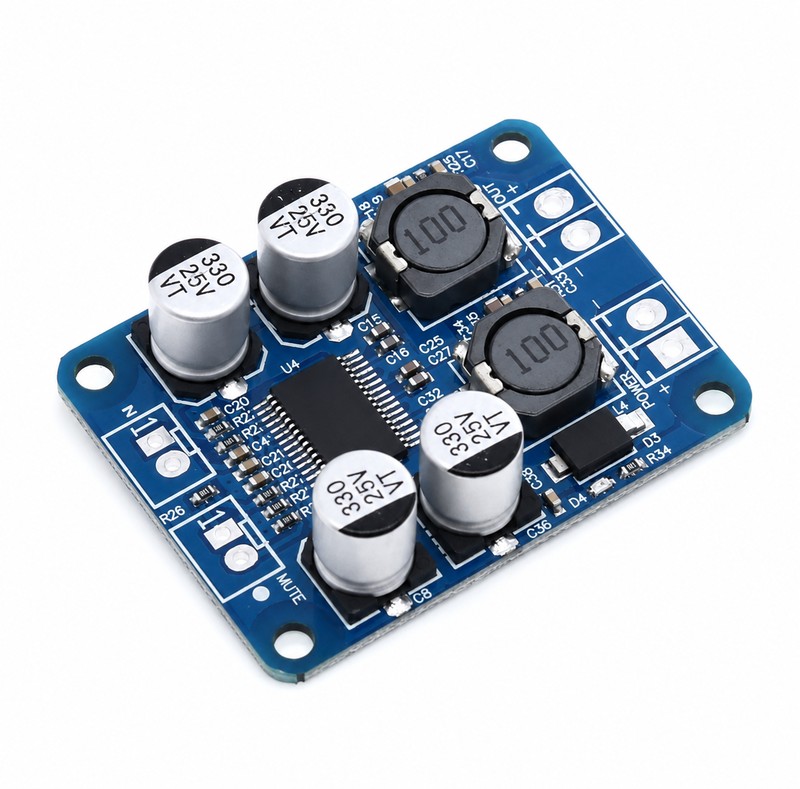

Модуль моно-підсилювача на базі чипа TPA3118 — це неймовірно компактне, але потужне рішення для побудови сучасних аудіосистем. Завдяки архітектурі класу D (Class D), цей підсилювач відрізняється надзвичайно високим коефіцієнтом корисної дії (до 90%). Це означає, що майже вся споживана енергія перетворюється на чистий звук, а не на тепло, тому плата не потребує масивних алюмінієвих радіаторів навіть при тривалій роботі.

Модуль зібраний за мостовою схемою (PBTL), що дозволяє «витиснути» з однієї мікросхеми до 60 Вт чистої вихідної потужності на один канал (моно). Плата підтримує широкий діапазон живлячої напруги від 8 до 24 В, що робить її ідеальною для портативної акустики з живленням від літієвих збірок або автомобільних акумуляторів.

Основні технічні характеристики:

• Мікросхема: TPA3118 (Texas Instruments).

• Клас підсилювача: D (високоефективний цифровий).

• Кількість каналів: 1 (Моно / PBTL).

• Максимальна вихідна потужність: 60 Вт.

• Напруга живлення: 8 – 24 В постійного струму (DC).

• Опір динаміка (навантаження): 4 – 8 Ом.

• Додатково: Вивід «MUTE» для апаратного вимкнення звуку.

Де найчастіше використовується:

• Збірка саморобних активних сабвуферів для дому чи авто.

• Створення потужних портативних Bluetooth-колонок.

• Системи оповіщення (мегафони, гучномовці на підприємствах).

• Модернізація старих пасивних колонок.

Порада від майстра: Головне правило всіх підсилювачів D-класу: вихідна потужність напряму залежить від напруги та сили струму вашого блоку живлення! Щоб отримати заявлені 60 Вт, вам знадобиться якісний блок живлення на 24 Вольти і мінімум 3 Ампери (бажано динамік на 4 Ом). Якщо ви заживите плату від стандартного акумулятора 12В або адаптера від роутера, максимальна потужність складе приблизно 15-20 Вт. На платі також є контакт “MUTE” — якщо замкнути його, звук миттєво вимкнеться (зручно для підключення кнопки або мікроконтролера).
