Реле силове 24В 30А

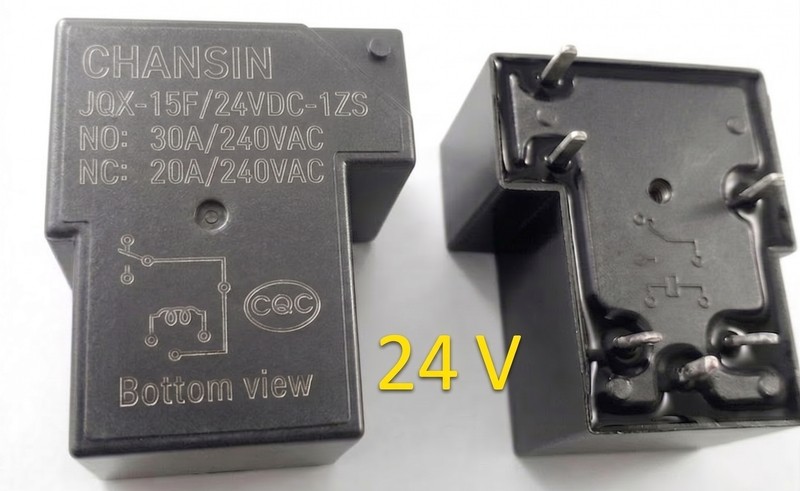

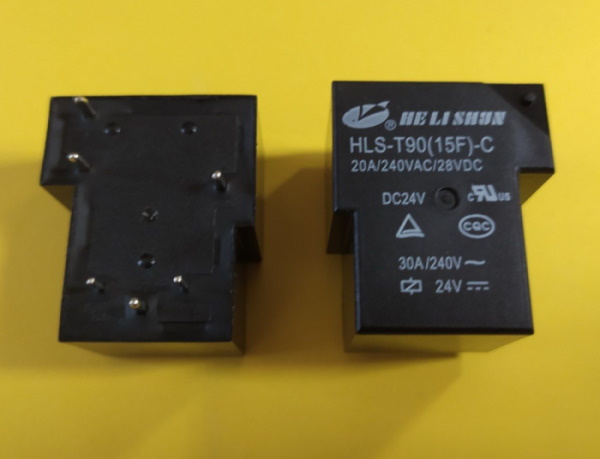

Реле силове 24 В 30 А JQX-15F 5 pin електромагнітне

Силове електромагнітне реле JQX-15F — це надійний та витривалий комутаційний пристрій, розроблений для керування потужними електричними ланцюгами. Головна особливість цієї моделі — керуюча котушка, розрахована на напругу 24 Вольти (постійного струму). Це робить його ідеальним компонентом для систем промислової автоматики, верстатів, а також бортових мереж вантажних автомобілів, автобусів та спецтехніки.

Реле має 5 контактів під пайку на друковану плату (схема SPDT — один перекидний контакт). Завдяки посиленим внутрішнім контактам, пристрій здатен комутувати великі навантаження у мережі 220В: до 30 Ампер на нормально розімкнутому (NO) контакті та до 20 Ампер на нормально замкнутому (NC) контакті.

Основні технічні характеристики:

• Модель: JQX-15F (T90).

• Напруга керування (котушки): 24 В (DC – постійний струм).

• Максимальна комутована напруга: 240 В (AC – змінний струм).

• Максимальний струм (NO контакт): 30 А (при 240V AC).

• Максимальний струм (NC контакт): 20 А (при 240V AC).

• Кількість контактів: 5 pin (під пайку).

• Тип контактів: 1 перекидний (COM, NO, NC).

Де найчастіше використовується:

• Промислове обладнання та верстати з ЧПК (керуюча логіка 24В).

• Електроніка вантажних автомобілів, автобусів, сільгосптехніки (бортова мережа 24В).

• Керування потужними нагрівальними елементами (до 6.5 кВт), насосами, компресорами.

• Системи резервного живлення, інвертори, зарядні станції.

Порада від майстра: Обов’язково звертайте увагу на різницю струмів при проєктуванні схеми! Якщо ваше навантаження наближається до пікових значень (25-30 Ампер), ви повинні підключати його тільки через контакт NO (нормально розімкнутий). Контакт NC (нормально замкнутий) розрахований максимум на 20А, і при перевищенні цього ліміту він просто “залипне” або вигорить. Також пам’ятайте, що керуюча котушка тут на 24В, тому це реле не підійде для прямого використання в легкових авто (12В) або зі стандартними модулями Arduino (5В) без додаткового підвищуючого DC-DC перетворювача. При монтажі на плату обов’язково посилюйте силові доріжки товстим шаром припою!
