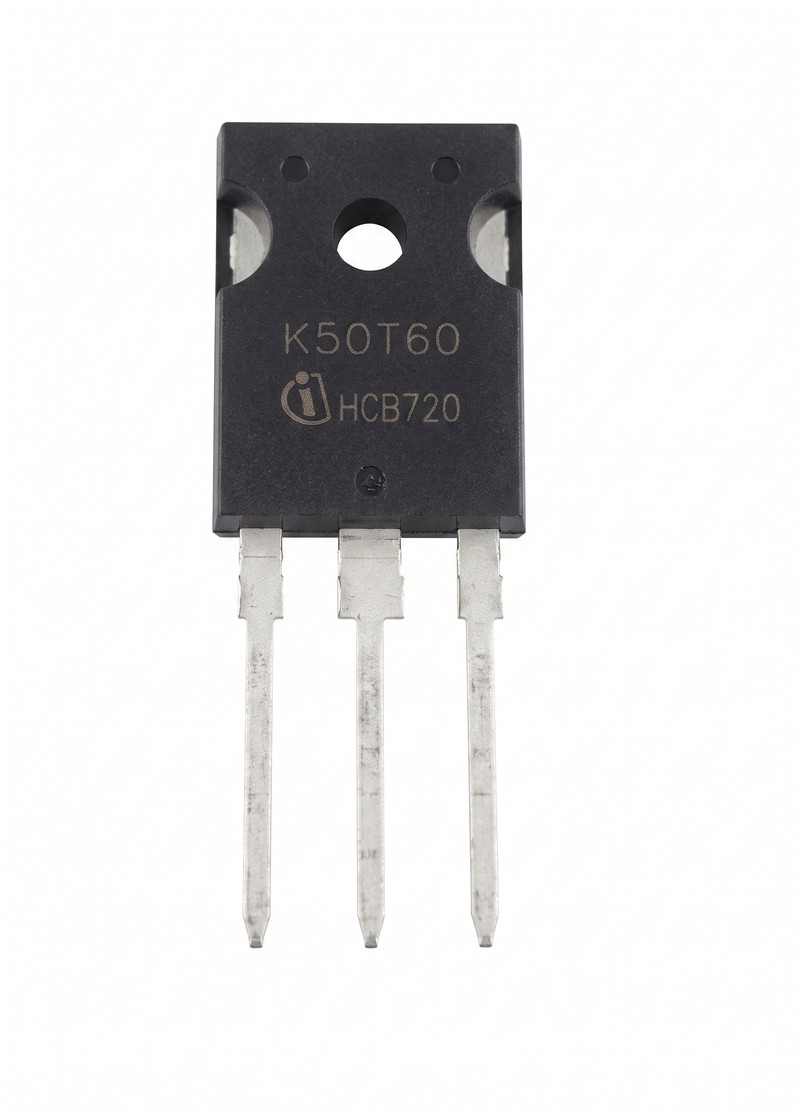

K50T60 IGBT транзистор 600V 45A TO-247

K50T60 IGBT транзистор 600V 45A TO-247

K50T60 (часто маркується як IKW50N60T) — це потужний біполярний транзистор з ізольованим затвором (IGBT), який широко використовується у сучасній силовій електроніці. Цей компонент розроблений із застосуванням технології TrenchStop, що дозволяє суттєво знизити втрати потужності як під час провідності (дуже низька напруга насичення), так і під час перемикання на високих частотах.

Транзистор розрахований на робочу напругу до 600 Вольт та номінальний струм 45-50 Ампер (залежно від температурного режиму). Він виконаний у міцному вивідному корпусі TO-247, який забезпечує відмінну теплопровідність та дозволяє ефективно розсіювати тепло при встановленні на радіатор. Наявність вбудованого швидкодіючого антипаралельного діода робить його ідеальним для роботи з індуктивними навантаженнями.

Основні технічні характеристики:

• Тип транзистора: IGBT із вбудованим швидким діодом (TrenchStop).

• Максимальна напруга колектор-емітер (Vce): 600V.

• Максимальний постійний струм колектора (Ic): 45-50A.

• Імпульсний струм колектора (Icm): до 150A.

• Напруга насичення (Vce(sat)): типово 1.5V (дуже низький показник).

• Тип корпусу: TO-247 (вивідний монтаж).

Де найчастіше використовується:

• Ремонт та виробництво зварювальних інверторів (одне з найпопулярніших застосувань цього транзистора).

• Промислові джерела безперебійного живлення (ДБЖ / UPS).

• Частотні перетворювачі для керування потужними електродвигунами.

• Індукційні печі та потужні імпульсні блоки живлення.

Порада від майстра: Якщо ви купуєте K50T60 для ремонту зварювального апарату (де вони зазвичай стоять парами або по чотири штуки у мостовій схемі), існує золоте правило: міняти потрібно відразу всі транзистори у силовому блоці, навіть якщо мультиметр показує, що частина з них “жива”. Старі транзистори могли зазнати деградації кристала від перегріву, і залишення їх у схемі призведе до повторного вибуху нових деталей. Крім того, перед впаюванням нових IGBT обов’язково перевірте осцилографом сигнали на затворах та “продзвоніть” усю обв’язку керування (затворні резистори, стабілітрони, драйвер). Транзистори необхідно встановлювати на радіатор виключно через теплопровідну пасту з використанням діелектричних прокладок, оскільки металева спинка корпусу з’єднана з колектором.
