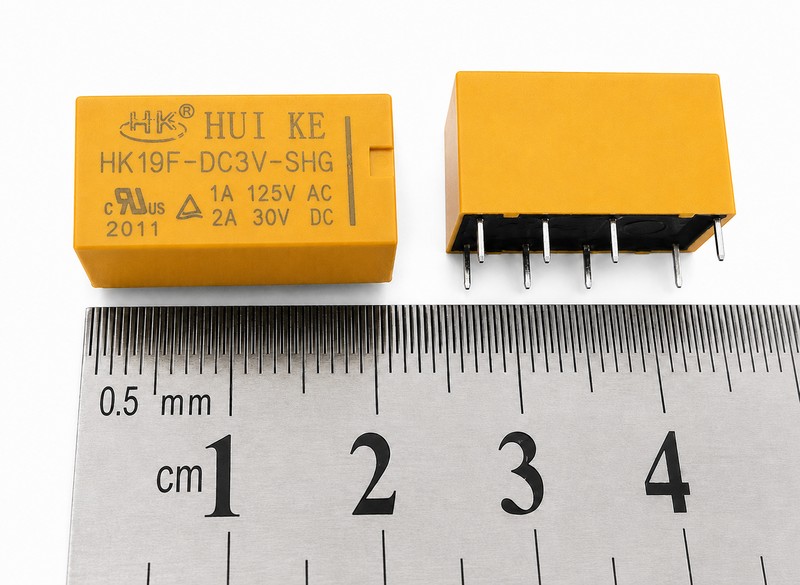

Мініатюрне сигнальне реле HK19F-DC3V-SHG — це високоякісне проміжне електромагнітне реле, спеціально розроблене для комутації слабкострумових електричних ліній. Завдяки компактному корпусу формату DIP-8 воно займає мінімум місця на друкованій платі та ідеально підходить для щільного монтажу в портативних пристроях.

Головна перевага цієї моделі — низька напруга керування котушкою, яка становить лише 3 В постійного струму (DC). Реле має дві незалежні групи перекидних контактів (DPDT / 2 Form C), що дозволяє одночасно керувати двома різними лініями. Максимальний струм комутації становить 1 А при 125 В змінного струму (AC) або 2 А при 30 В постійного струму (DC).

Основні технічні характеристики:

• Модель: HK19F-DC3V-SHG.

• Напруга котушки (керування): 3 В (DC).

• Граничний струм комутації: 1 А (при 125V AC) / 2 А (при 30V DC).

• Конфігурація контактів: DPDT (2 перекидні групи, 8 пінів).

• Тип реле: Електромагнітне, сигнальне / проміжне.

• Тип монтажу: Наскрізний на друковану плату (DIP / THT).

Де найчастіше використовується:

• Системи телекомунікацій та мережеве обладнання.

• Проєкти “Розумного дому” (IoT) на базі мікроконтролерів ESP8266 та ESP32 (логіка 3.3В).

• Комутація слабкострумових аудіо- та відеосигналів у медіаапаратурі.

• Медичні прилади та точна вимірювальна техніка.

Порада від майстра: Напруга котушки 3В робить це реле ідеальним для сучасних мікроконтролерів із логікою 3.3В. Проте пам’ятайте: хоча напруга підходить, струм споживання котушки може перевищити можливості одного слабкого піна мікроконтролера. Тому підключайте реле через найпростіший транзисторний ключ (наприклад, 2N2222 або BC547) і обов’язково ставте паралельно котушці захисний зворотний діод, щоб уникнути вигоряння порту від стрибків самоіндукції. А наявність двох груп контактів робить це реле ідеальним для перемикання стереосигналів (лівий і правий канал)!
