Світлодіод cree xm l2 6000K на підкладці 20 мм 3.7V 3A

Світлодіод cree xm l2 6000K на підкладці 20 мм 3.7V 3A

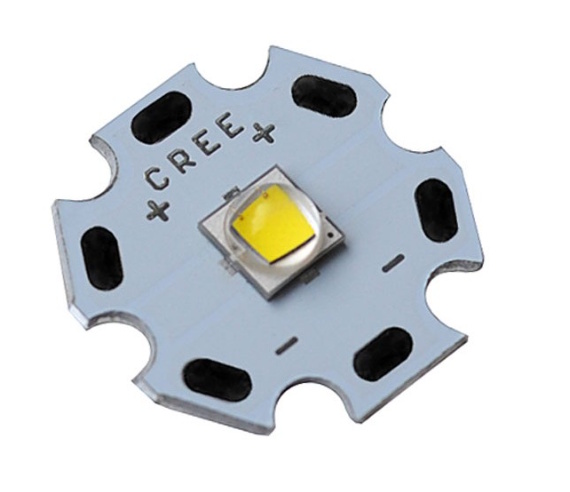

Потужний світлодіод Cree XM-L2 (клас 10 Вт) — це один із найпопулярніших та найнадійніших напівпровідникових випромінювачів, який став золотим стандартом для якісних ручних ліхтарів. Ця модифікація вже професійно напаяна на алюмінієву підкладку типу «зірка» (Star) збільшеного діаметра — 20 мм. Такий розмір бази значно покращує первинне відведення тепла від кристала порівняно з 16-міліметровими версіями і чудово підходить для посадкових місць у масивних ліхтарях.

Світлодіод генерує потужний промінь холодного білого світла з колірною температурою 6000K, що забезпечує максимальну яскравість та дальність освітлення. Робоча напруга кристала становить 3.0 – 3.7 Вольта, що ідеально збігається з робочим діапазоном одного літій-іонного (Li-ion) акумулятора. При максимальному номінальному струмі у 3 Ампери, цей світлодіод здатен видавати світловий потік близько 1000 люменів.

Основні технічні характеристики:

• Максимальна розрахункова потужність: ~10 Вт (10W).

• Тип кристала: Cree XM-L2.

• Діаметр підкладки: 20 мм (матеріал — алюміній).

• Колірна температура: 6000K (Холодний білий / Cold White).

• Робоча напруга (Vf): 3.0 – 3.7 В (DC).

• Максимальний робочий струм (If): 2000 – 3000 мА (до 3 А).

• Призначення: Ручні та підводні ліхтарі, велосипедні фари, DIY-проєкти.

Де найчастіше використовується:

• Ремонт та апгрейд туристичних, мисливських та підводних ліхтарів.

• Проєктування саморобних потужних велофар для нічного катання.

• Заміна застарілих діодів (наприклад, Cree XML T6) на більш ефективний XM-L2.

• Створення систем автономного освітлення, що живляться від акумуляторів 18650 або 21700.

Порада від майстра: Найбільша спокуса при роботі з цим світлодіодом — підключити його напряму до свіжого акумулятора 18650, адже напруги нібито збігаються. Робити цього не можна! Повністю заряджений акумулятор видає 4.2В. Без струмообмежувального драйвера струм миттєво перевищить допустимі 3А, кристал перегріється і швидко деградує (світло набуде синюшного відтінку, а яскравість впаде назавжди). Обов’язково використовуйте LED-драйвер зі стабілізацією струму (бажано на 2.1А – 2.8А — цього достатньо для відмінної яскравості при помірному нагріванні). Також пам’ятайте про охолодження: 20-мм зірку потрібно щільно притиснути до металевої «пілюлі» ліхтаря, попередньо змастивши контактну поверхню тонким шаром термопасти.
