Опис
Повышающий преобразователь с ограничителем тока предназначен для регулирования выходного напряжения и силы тока. Благодаря техническим параметрам данного конвертера, его можно использовать в качестве источника питания для мощных нагрузок (светодиодных матриц, подсветки, ноутбуков и т.д.). Также его можно использовать в качестве лабораторного блока питания с большим выходным напряжением постоянного тока.

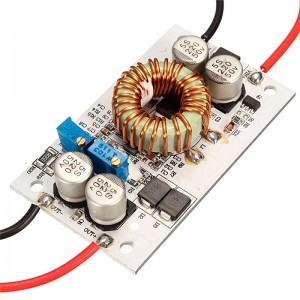

Особенностью данного преобразователя является его плата, которая выполнена не на текстолите, а на алюминиевой подложке, которая обладает хорошим теплообменом. В качестве дополнительного охлаждения можно использовать радиатор или вентилятор. Необходимо помнить, что перед подключением радиатора необходимо на место установки нанести теплопроводящую пасту, так как она сильно усиливает теплообмен.
Плата модуля спроектирована на основе микросхемы, 2 подстроечных резисторов, 4 твердотельных конденсаторов и прочих вспомогательных компонентов. Благодаря наличию твердотельных (полимерных) конденсаторов на выводах модуля, значительно увеличивается срок службы преобразователя, и улучшается качество преобразования напряжения постоянного тока. Максимальная сила тока при дополнительном охлаждении составляет 10 А, а мощность 250 Вт. При отсутствии охлаждения максимальный ток 6 А, соответственно мощность составляет 150 Вт. КПД (коэффициент полезного действия) находится в пределах от 92 до 95%, а частота преобразования составляет 150 кГц. Так как данный модуль является импульсным преобразователем напряжения, во время работы он может генерировать звуки (треск, жужжание и т.д.). Назначение подстроечных резисторов:
| R1 (справа): | регулируется выходное напряжение |
| R2 (слева): | регулируется выходная сила тока |
К выводам платы преобразователя напряжения уже подсоединены провода с помощью пайки. Назначения выводов платы:
| IN+: | входное напряжение 8,5 – 48 В |
| IN-: | «земля» |
| OUT+: | выходное напряжение 10 – 50 В |
| OUT-: | общий провод устройства |
Подается питание от внешнего источника питания. Диапазон входного напряжения постоянного тока преобразователя составляет от 8,5 до 48 В, а выходного напряжения от 10 до 50 В. Входное напряжение модуля должно быть меньше значения выходного напряжения, так как модуль не имеет функции понижения напряжения. Если выходное напряжение имеет значение ниже чем входное напряжение, то оно будет практически равным входному.
Технические характеристики преобразователя:
| Напряжение входное, В | 8.5…48 |
| Напряжение выходное, В | 10…50 |
| Максимальный выходной ток, А | 6 (10 с принудительным охлаждением) |
| Максимальная мощность, Вт | 150 (250 с принудительным охлаждением) |
| КПД, % | 92 … 96 |
| Рабочая частота, кГц | 150 |
| Рабочая температура, °C | -40 … +85 |
| Размеры, мм | 70 х 46 х 13 |
Vetal –
Даний модуль розкочегарити хочаб до 55-56В реально, на якій мікросхемі побудований?
smart-admin –
вихідний конденсатор 50в
Геннадій –
Окреме питання виникло по дросселю на платі. Явно зекономили на діаметрі обмотувального дроту. Прогрівся десь до шісдесяти градусів. Може й більше. Висновок: Перетворювач працездатний, легко монтується на радіаторі. Слід навантажувати потужністю до ста Ватт. Приємне враження від покупки. Дякую.
Наталя –
Чи є захист від переполюсовки вхідної напруги?
smart-admin –
По входу стоїть діод оберненої полярності, якшо нетак включити діод перегорає
але там шеб мав бути запобіжник з діодом
ну такий собі захист… зато дуже дешево.
Misha –
На платі встановлені два змінні резистори ! Можна регулювати ток і напругу, так ???
smart-admin –
так можна регулювати вихідний струм та напругу
